VSF / H-VSF（USH-VSF110）
最大13色の単心ビニルコード（VSF）と耐熱タイプ（H-VSF）。交流300V以下の屋内小型電気器具や機器内・盤内の配線に。

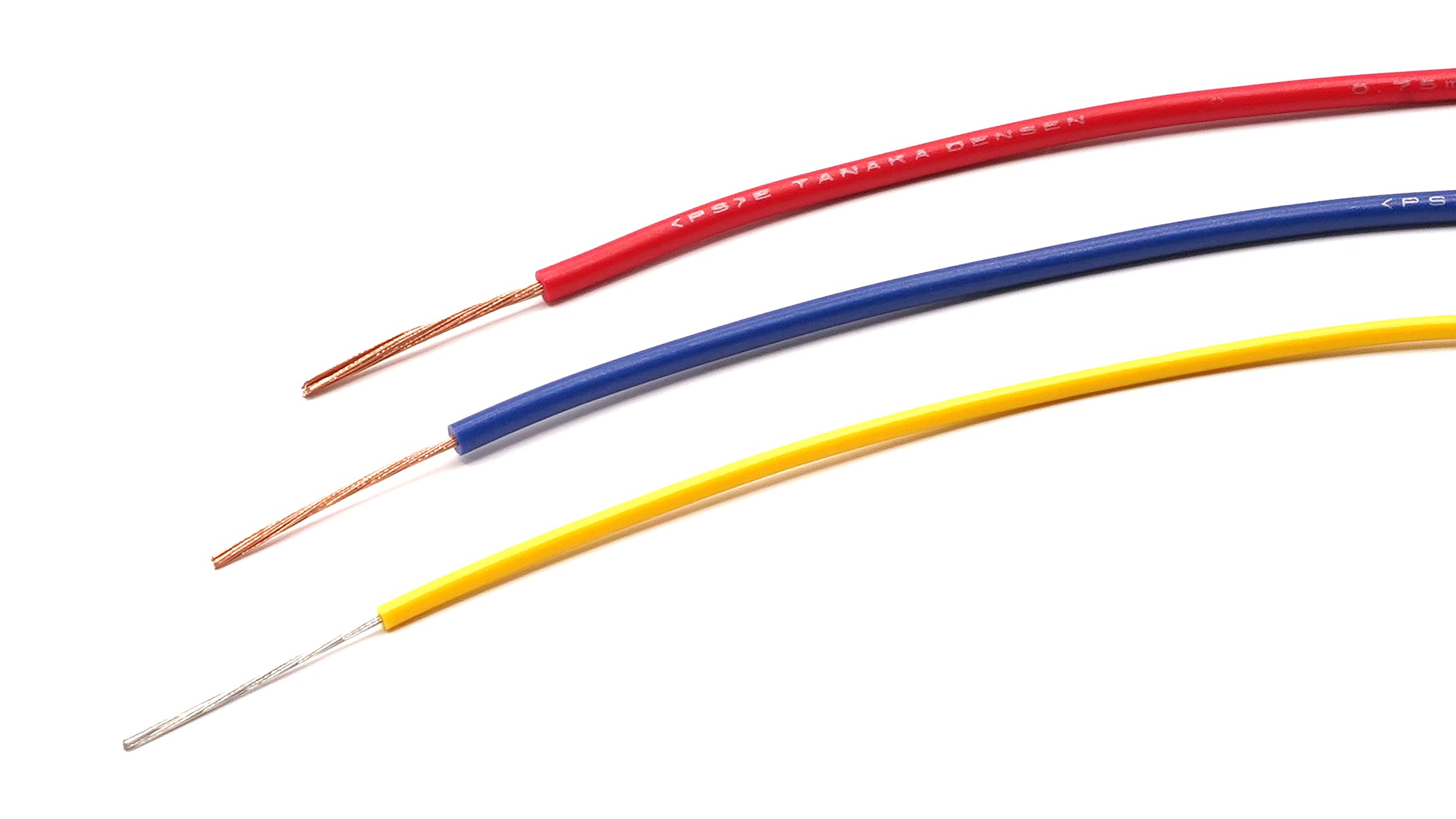

VSF / H-VSF（USH-VSF110）
単心ビニルコード
取り回しやすい柔軟性と最大13色の多色展開が特徴。交流300V以下の屋内小型電気器具などの一般配線用途に適したビニルコードです。
主な用途
交流300V以下の屋内用小型電気器具，機器内配線，制御盤内配線など。
仕様オプション
絶縁体の色は，在庫にない色でも13色すべてを製造できます。
構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。
詳細はお問い合わせください。
規格・承認
| 型式 | ＜PS＞E 承認範囲 [mm²] |
|---|---|
| VSF | 0.5 ～ 5.5 |
| H-VSF | 0.5 ～ 5.5 |
USH-VSF110（耐熱単心ビニルコード）とは
当社の H-VSF に使用する塩化ビニルコンパウンドのうち，
一般財団法人電気安全環境研究所（JET）により電気用品安全法に規定する絶縁物の使用温度の上限値が
110℃ として登録済みの材料を用いたものを，当社呼称で USH-VSF110 と呼びます（US記号は当社の呼称）。
- USH-VSF110は，高温環境での配線用コードとして，従来の耐熱単心ビニルコードよりも高い信頼性を発揮します。
- 機器内配線に限り110℃まで使用が可能です。
- 一部，このコンパウンドを使用していないH-VSFもあります。
定格
| 型式 | 連続使用温度 | 定格電圧 |
|---|---|---|
| VSF | 最高 60℃ | 300V |
| H-VSF | 最高 75℃ | 300V |
| USH-VSF | 最高 110℃（機器内配線に限る） | 300V |
絶縁体規定
絶縁体は導体の上に構造表に示す厚さのビニルを被覆する。その絶縁体の平均厚さは構造表の値の90%以上とし，最小厚さは構造表の値の80%以上でなければならない。
構造表
| 導体 | ビニル厚さ [mm] | 仕上外径 [mm] ※1 | 導体抵抗 (20℃) [Ω/km以下] | 許容電流 空中一条配線 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 [mm²] | 構成 | (周囲温度30℃以下) [A] ※2 | |||||||
| 素線数 [本] | 線径 [mm] | 外径 [mm] | AC | TA | VSF | (US) H-VSF | |||
| 0.3 ※3 | 12 | 0.18 | 0.7 | 0.55 | 1.8 | 61.1 | 64.4 | 3 ※4 | 3.5 ※4 |
| 0.5 | 20 | 0.18 | 0.9 | 0.8 | 2.5 | 36.7 | 38.6 | 5 ※4 | 6 ※4 |
| 0.75 | 30 | 0.18 | 1.1 | 0.8 | 2.7 | 24.4 | 25.8 | 7 | 8 |
| 1.25 | 50 | 0.18 | 1.5 | 0.8 | 3.1 | 14.7 | 15.5 | 12 | 14 |
| 2 | 37 | 0.26 | 1.8 | 0.8 | 3.4 | 9.5 | 9.91 | 17 | 20 |
| 3.5 | 45 | 0.32 | 2.5 | 0.8 | 4.1 | 5.09 | 5.38 | 23 | 28 |
| 5.5 | 70 | 0.32 | 3.1 | 1 | 5.1 | 3.27 | 3.46 | 35 | 42 |
※1：数値はおおよその値。※2：内線規程（JEAC 8001-2022）より。※3：規格外。※4：当社計算値。
特性
| 項目 | VSF | (US) H-VSF | |
|---|---|---|---|
| 耐電圧 | 水中 | 1000Vに1分間耐えること | |
| 空中 | 2000Vに1分間耐えること | ||
| スパーク | 5000Vに0.15秒以上耐えること | ||
| 絶縁抵抗 | 常温 | 5MΩ・km以上 (20℃) | |
| 高温 | 0.01MΩ・km以上 (60℃) | 0.005MΩ・km以上 (75℃) | |
| 引張強さ | 10MPa以上 | ||
| 伸び | 100%以上 | 120%以上 | |
| 耐加熱性 (引張強さ) | 加熱前の値の85%以上 ※1 | 加熱前の値の90%以上 ※2 | |
| 耐加熱性 (伸び) | 加熱前の値の80%以上 ※1 | 加熱前の値の75%以上 ※2 | |
| 耐巻付加熱性 | 表面にひび，割れを生じないこと | ||
| 耐低温巻付性 | 表面にひび，割れを生じないこと | ||
| 耐加熱変形性 | 厚さの減少率50%以下 | 厚さの減少率30%以下 | |
| 耐燃性 | 60秒以内に自然に消えること | ||
※1：100℃，48時間加熱。※2：120℃，120時間加熱。
表示

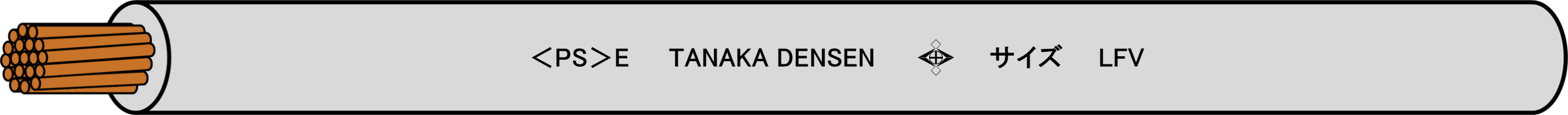

VSF
※公称断面積0.3mm²は表示なし。

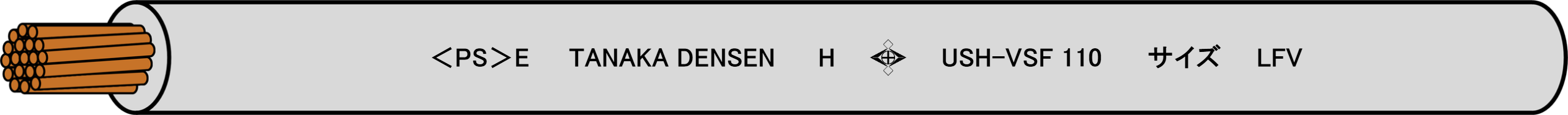

USH-VSF（H-VSF）
※公称断面積0.3mm²は表示なし。1.25mm²および，2.0mm²はサイズ表記なし。
在庫情報
下記のサイズ・色は荷姿を束，およびリール巻として標準在庫しています。
記載のないサイズ・色については，お問い合わせください。
VSF
| 公称断面積 [mm²] | 標準長 [m] | 荷姿 | 導体 | 在庫色 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.3 | 200 | 束 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 0.5 | 200 | 束 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 0.5 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | 茶 | - | - | - | - | - |
| 0.75 | 200 | 束 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 0.75 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | - | - | - | - |
| 1.25 | 200 | 束 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 1.25 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | - | - | - | - |
| 2.0 | 200 | 束 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 2.0 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | - | - | - | - | - |
H-VSF
| 公称断面積 [mm²] | 標準長 [m] | 荷姿 | 導体 | 在庫色 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.3 | 200 | 束 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | - |
| 0.5 | 200 | 束 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 水 |
| 0.75 | 200 | 束 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 水 |
| 0.75 (AC) | 500 | 束 | AC | 赤 | - | - | 黒 | - | 緑 | - | 茶 | - | - | - | - |
| 1.25 | 200 | 束 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | - |
| 2.0 | 200 | 束 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | - |
