VFF / H-VFF（USH-VFF110）

柔軟で配線が容易なビニル平形コード（VFF）と耐熱タイプ（H-VFF）。交流300V以下の家電製品や屋内小型電気器具の電源に。

VFF / H-VFF（USH-VFF110）

ビニル平形コード

PSE 対応 RoHS2 対応定格 300V 耐熱タイプあり在庫品あり

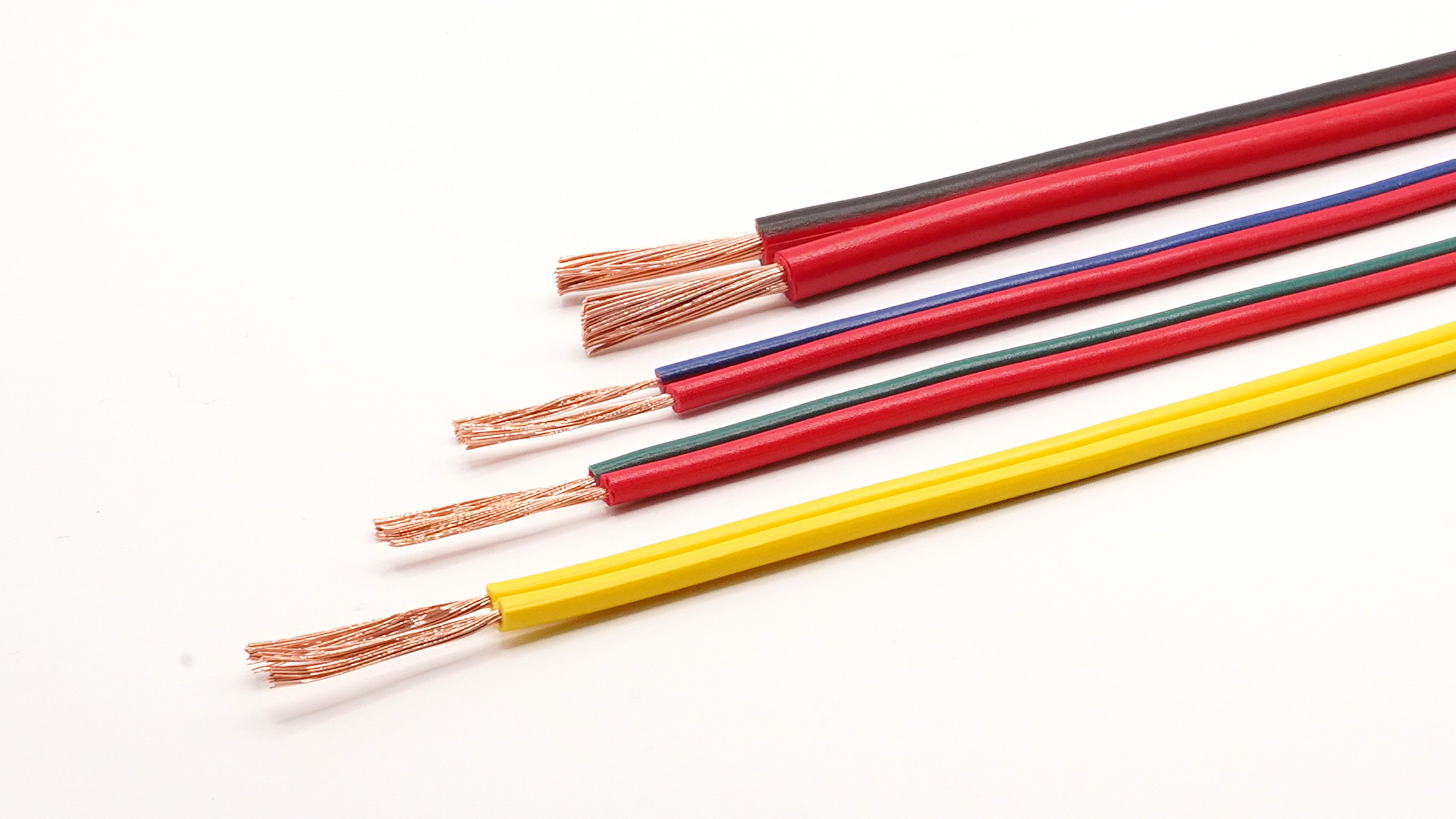

柔軟性に優れた平形形状で配線が容易。主に，交流300V以下の屋内小型電気器具や家電製品の電源用として広く使われるビニル平形コードです。

主な用途

家電製品の電源コード，屋内小型電気器具，機器内配線など。

仕様オプション

絶縁体の色は，在庫にない色や組み合わせ（VFFD：ビニル色違い平形コード）でも製造できます。
透明を含む14色から組み合わせが可能です。
構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。
3-VFF ビニル3本平形コードも製造できます。
VFF 0.3mm²～2.0mm² にはライン入りにも対応できます。
詳細はお問い合わせください。

規格・承認

型式	＜PS＞E 承認範囲 [mm²]
VFF	0.5 ～ 5.5
H-VFF	0.5 ～ 5.5

USH-VFF110（耐熱ビニル平形コード）とは

当社の H-VFF に使用する塩化ビニルコンパウンドのうち，
一般財団法人電気安全環境研究所（JET）により電気用品安全法に規定する絶縁物の使用温度の上限値が
110℃ として登録済みの材料を用いたものを，当社呼称で USH-VFF110 と呼びます（US記号は当社の呼称）。

USH-VFF110は，一般の耐熱ビニル平形コードより長期間の使用において高い信頼性，安定した特性を発揮します。
機器内配線に限り110℃まで使用が可能です。
一部，このコンパウンドを使用していないH-VFFがあります。

定格

型式	連続使用温度	定格電圧
VFF	最高 60℃	300V
H-VFF	最高 75℃	300V
USH-VFF	最高 110℃（機器内配線に限る）	300V

絶縁体規定

絶縁体は導体の上に構造表に示す厚さのビニルを被覆する。その絶縁体の平均厚さは構造表の値の90%以上とし，最小厚さは構造表の値の80%以上でなければならない。

構造表（VFF）

導体				ビニル厚さ [mm]	仕上外径 [mm] ^※1	導体抵抗 (20℃) [Ω/km以下]		許容電流 (周囲温度30℃以下) [A] ^※2
公称断面積 [mm²]	構成					導体抵抗 (20℃) [Ω/km以下]		許容電流 (周囲温度30℃以下) [A] ^※2
公称断面積 [mm²]	素線数 [本]	線径 [mm]	外径 [mm]			AC	TA	VFF	(US) H-VFF
0.3 ^※3	12	0.18	0.7	0.55	1.8×3.6	61.1	64.4	3 ^※4	3.5 ^※4
0.5	20	0.18	0.9	0.8	2.5×5.0	36.7	38.6	5 ^※4	6 ^※4
0.75	30	0.18	1.1	0.8	2.7×5.4	24.4	25.8	7	8
1.25	50	0.18	1.5	0.8	3.1×6.2	14.7	15.5	12	14
2	37	0.26	1.8	0.8	3.4×6.8	9.5	9.91	17	20
3.5	45	0.32	2.5	0.8	4.1×8.2	5.09	5.38	23	28
5.5	70	0.32	3.1	1	5.1×10.2	3.27	3.46	35	42

※1：数値はおおよその値。※2：内線規程（JEAC 8001-2022）より。※3：規格外。※4：当社計算値。

構造表（平行線）

導体				ビニル厚さ [mm]	仕上外径 [mm] ^※1	導体抵抗 (20℃) [Ω/km以下]		許容電流 (周囲温度30℃以下) [A]
公称断面積 [mm²]	構成					導体抵抗 (20℃) [Ω/km以下]		許容電流 (周囲温度30℃以下) [A]
公称断面積 [mm²]	素線数 [本]	線径 [mm]	外径 [mm]			AC	TA	ビニル	耐熱ビニル
8 ^※2	50	0.45	3.7	1.2	6.1×12.2	2.32	2.45	42 ^※3	50 ^※3

※1：数値はおおよその値。※2：規格外。※3：当社計算値。

特性

項目		VFF	(US) H-VFF
耐電圧	水中	1000Vに1分間耐えること
	空中	2000Vに1分間耐えること
	スパーク	5000Vに0.15秒以上耐えること
絶縁抵抗	常温	5MΩ・km以上 (20℃)
絶縁抵抗	高温	0.01MΩ・km以上 (60℃)	0.005MΩ・km以上 (75℃)
引張強さ		10MPa以上
伸び		100%以上	120%以上
耐加熱性（引張強さ）		加熱前の値の85%以上 ^※1	加熱前の値の90%以上 ^※2
耐加熱性（伸び）		加熱前の値の80%以上 ^※1	加熱前の値の75%以上 ^※2
耐巻付加熱性		表面にひび，割れを生じないこと
耐低温巻付性		表面にひび，割れを生じないこと
耐加熱変形性		厚さの減少率50%以下	厚さの減少率30%以下
耐燃性		60秒以内に自然に消えること
耐曲げ性		線間短絡を生ぜず，かつ絶縁体にひび，割れその他の異状が生じないこと。素線の断線率が50%以下。

※1：100℃，48時間加熱。※2：120℃，120時間加熱。

表示

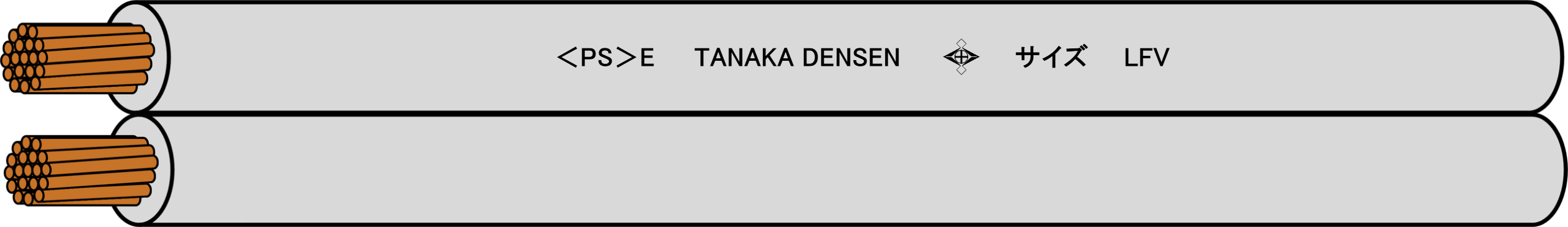

VFF（0.5～5.5mm²）

※公称断面積0.3mm²は表示なし。

USH-VFF（H-VFF）（0.5～2.0mm²）

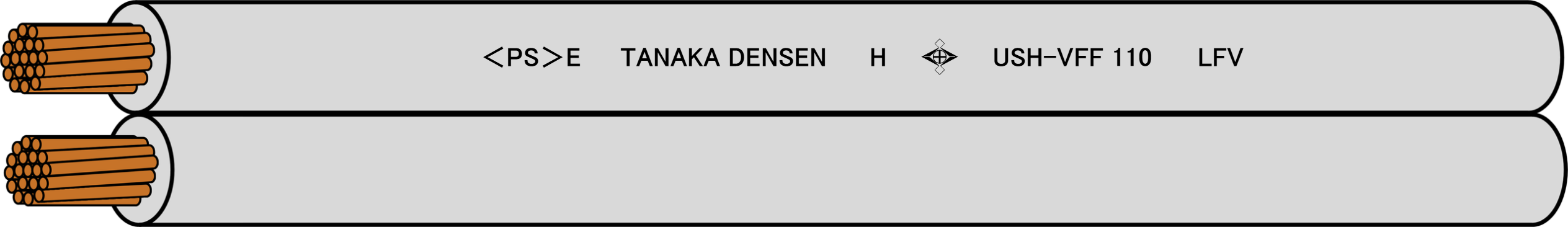

※公称断面積0.3mm²は表示なし。透明は110がつかない。

線心の識別

線心の識別は，絶縁体の色・ライン，または一部に突起を設けることによって行います。

在庫情報

下記のサイズ・色は荷姿を束，およびリール巻として標準在庫しています。
記載のないサイズ・色については，お問い合わせください。

VFF

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.3	200	AC	赤	青	黄	黒	白	緑	灰	チョコ	-	白+黒筋	黒+白筋
0.5	100	AC	赤	青	黄	黒	白	緑	灰	チョコ	若	白+黒筋	黒+白筋
0.75	100	AC	赤	青	黄	黒	白	緑	灰	チョコ	-	白+黒筋	黒+白筋
1.25	100	AC	赤	青	黄	黒	白	緑	灰	チョコ	-	-	黒+白筋
2.0	100	AC	赤	青	黄	黒	白	緑	灰	チョコ	-	-	-

VFF色違い

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.3	200	AC	赤/青	赤/黒	赤/白	青/白	白/黒	-
0.5	100	AC	赤/青	赤/黒	赤/白	青/白	白/黒	-
0.75	100	AC	赤/青	赤/黒	赤/白	青/白	白/黒	赤/緑
1.25	100	AC	赤/青	赤/黒	赤/白	青/白	白/黒	-
2	100	AC	赤/青	赤/黒	赤/白	青/白	白/黒	-
3.5	100	AC	-	赤/黒	-	-	-	-
5.5	100	AC	-	赤/黒	-	-	-	-

3-VFF

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.75	100	AC	灰+赤筋

H-VFF

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.3	200	AC	-	-	黒	-	-	透明 (TA)
0.5	100	AC	赤	-	黒	白	灰	透明 (TA)
0.75	100	AC	赤	青	黒	白	灰	透明 (TA)
1.25	100	AC	赤	青	黒	白	灰	透明 (TA)
2.0	100	AC	-	-	黒	白	灰	透明 (TA)
