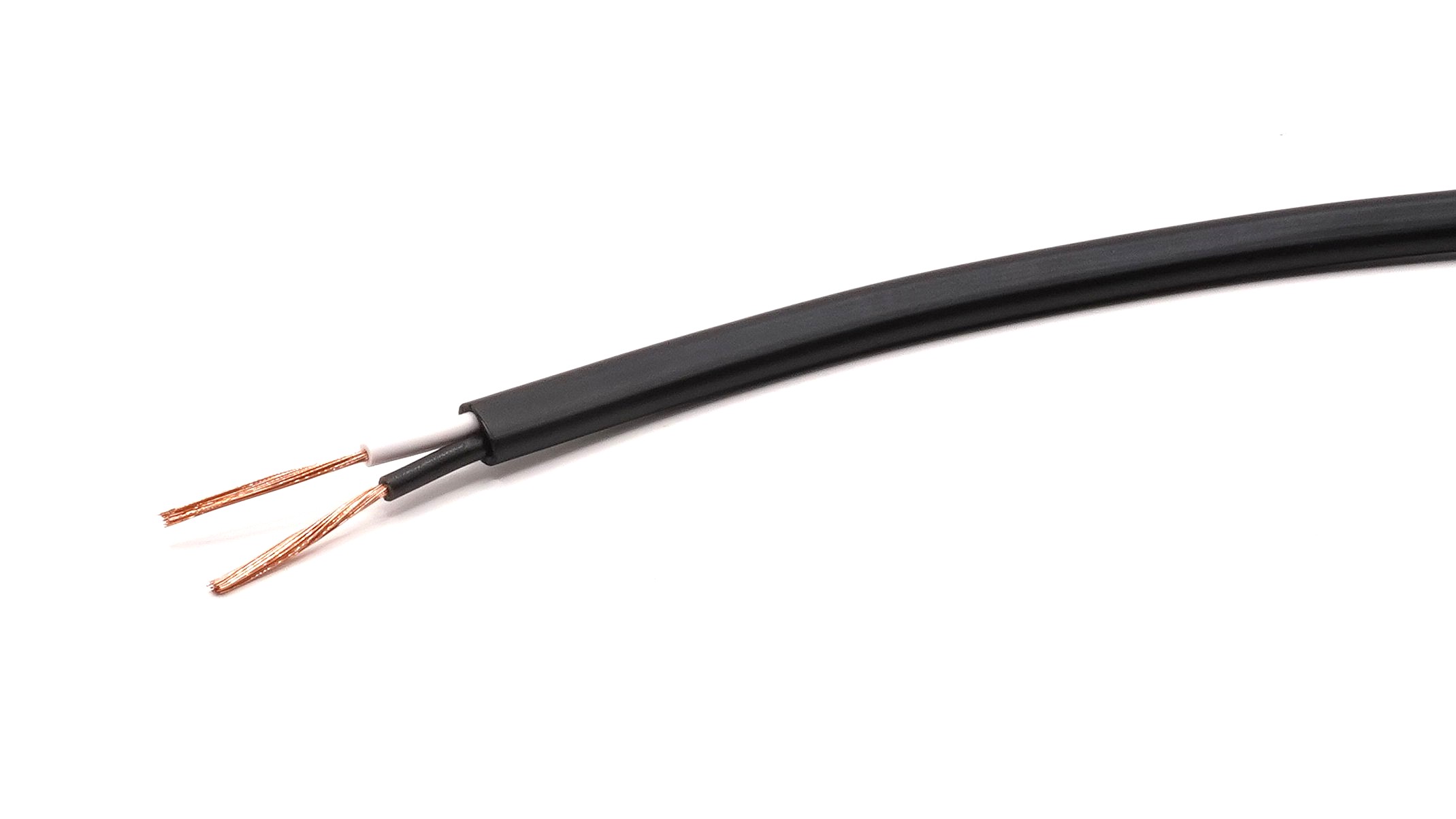

VCTFK / H-VCTFK / VKF / H-VKF
配線ダクトや狭所に通しやすい長円形のビニルキャブタイヤコード（VCTFK）と耐熱タイプ。交流300V以下の省スペース配線に。
VCTFK / H-VCTFK / VKF / H-VKF
ビニルキャブタイヤ長円形コード / ビニル長円形コード
長円形で配線ダクトや狭所にも通しやすい形状。可とう性に優れ，省スペース配線に適した交流300V以下のビニルキャブタイヤ長円形コードです。
※VCTFKとVKFの違いは心線の絶縁体の厚みにあります。詳細は構造表をご確認ください。
主な用途
電源コード，機器内配線，制御機器の配線，配線ダクトなどの狭所配線。
規格・承認
| 型式 | ＜PS＞E 承認範囲 [mm²] |
|---|---|
| VCTFK | 0.5～5.5 |
| VKF | 0.5～5.5 |
定格
| 型式 | 連続使用温度 | 定格電圧 |
|---|---|---|
| VCTFK | 最高 60℃ | 300V |
| H-VCTFK | 最高 75℃ | 300V |
| VKF | 最高 60℃ | 300V |
| H-VKF | 最高 75℃ | 300V |
絶縁体規定
導体の上には，構造表に示す厚さのビニル絶縁体を被覆する。絶縁体の平均厚さは構造表の値の90%以上，最小厚さは構造表の値の80%以上とする。
シース規定
キャブタイヤ長円形コードのシース（外被）は，構造表に示す厚さを基準とし，平均厚さは構造表の値の90%以上，最小厚さは構造表の値の70%以上とする。
構造表
VCTFK・H-VCTFK
| 導体 | 絶縁体厚さ [mm] | シース厚さ [mm] | 仕上外径 [mm] ※1 | 導体抵抗 (20℃) [Ω/km以下] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 [mm²] | 構成 | |||||||||
| 線心数 [本] | 素線数 [本] | 線径 [mm] | 外径 [mm] | 断面積 [mm²] | AC | TA | ||||
| 0.5 | 2 | 20 | 0.18 | 0.9 | 0.5089 | 0.5 | 1.0 | 3.9×5.8 | 36.7 | 38.6 |
| 0.75 | 2 | 30 | 0.18 | 1.1 | 0.7634 | 0.6 | 1.0 | 4.3×6.6 | 24.4 | 25.8 |
| 1.25 | 2 | 50 | 0.18 | 1.5 | 1.272 | 0.6 | 1.0 | 4.7×7.4 | 14.7 | 15.5 |
| 2.0 | 2 | 37 | 0.26 | 1.8 | 1.964 | 0.6 | 1.0 | 5.0×8.0 | 9.50 | 9.91 |
※1：数値はおおよその値。
VKF・H-VKF
| 導体 | 絶縁体厚さ [mm] | シース厚さ [mm] | 仕上外径 [mm] ※1 | 導体抵抗 (20℃) [Ω/km以下] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 [mm²] | 構成 | |||||||||
| 線心数 [本] | 素線数 [本] | 線径 [mm] | 外径 [mm] | 断面積 [mm²] | AC | TA | ||||
| 0.5 | 2 | 20 | 0.18 | 0.9 | 0.5089 | 0.8 | 1.0 | 4.5×7.1 | 36.7 | 38.6 |
| 0.75 | 2 | 30 | 0.18 | 1.1 | 0.7634 | 0.8 | 1.0 | 4.7×7.5 | 24.4 | 25.8 |
| 1.25 | 2 | 50 | 0.18 | 1.5 | 1.272 | 0.8 | 1.0 | 5.1×8.2 | 14.7 | 15.5 |
| 2.0 | 2 | 37 | 0.26 | 1.8 | 1.964 | 0.8 | 1.0 | 5.4×8.8 | 9.5 | 9.91 |
※1：数値はおおよその値。
特性
| 項目 | VCTFK / VKF | H-VCTFK / H-VKF | |
|---|---|---|---|
| 耐電圧 | 水中 | 1000Vに1分間耐えること | |
| 空中 | 2000Vに1分間耐えること | ||
| スパーク | 5000Vに0.15秒以上耐えること | ||
| 絶縁抵抗 | 常温 | 5MΩ・km以上 (20℃) | |
| 高温 | 0.01MΩ・km以上 (60℃) | 0.005MΩ・km以上 (75℃) | |
| 引張強さ | 絶縁体 | 10MPa以上 | |
| シース | 10MPa以上 | ||
| 伸び | 絶縁体 | 100%以上 | 120%以上 |
| シース | 120%以上 | ||
| 耐加熱性 (引張強さ) | 絶縁体 | 加熱前の値の85%以上 ※1 | 加熱前の値の90%以上 ※2 |
| シース | 加熱前の値の85%以上 ※1 | 加熱前の値の90%以上 ※2 | |
| 耐加熱性 (伸び) | 絶縁体 | 加熱前の値の80%以上 ※1 | 加熱前の値の75%以上 ※2 |
| シース | 加熱前の値の80%以上 ※1 | 加熱前の値の80%以上 ※2 | |
| 耐巻付加熱性 | 表面にひび，割れを生じないこと | ||
| 耐低温巻付性 | 表面にひび，割れを生じないこと | ||
| 耐加熱変形性 | 絶縁体 | 厚さの減少率50%以下 | 厚さの減少率30%以下 |
| シース | 厚さの減少率50%以下 | ||
| 耐燃性 | 60秒以内に自然に消えること | ||
※1：100℃，48時間加熱。※2：120℃，120時間加熱。
表示

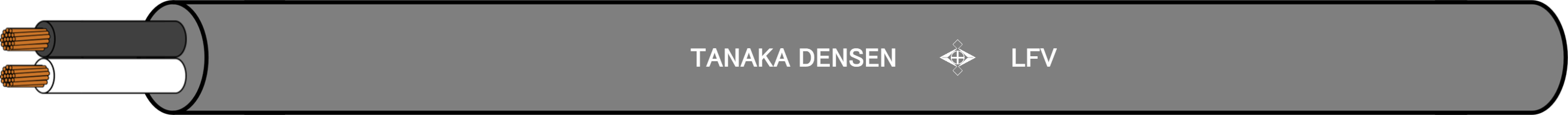

VCTFK・VKF（0.5mm²）

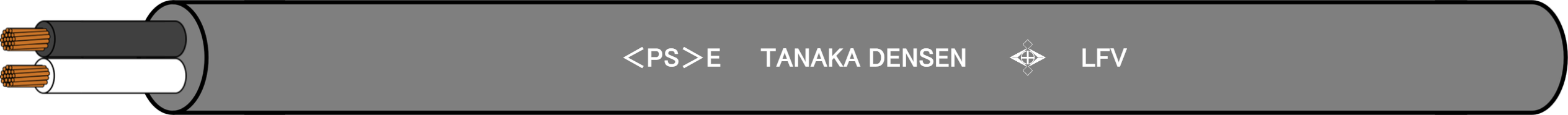

VCTFK・VKF

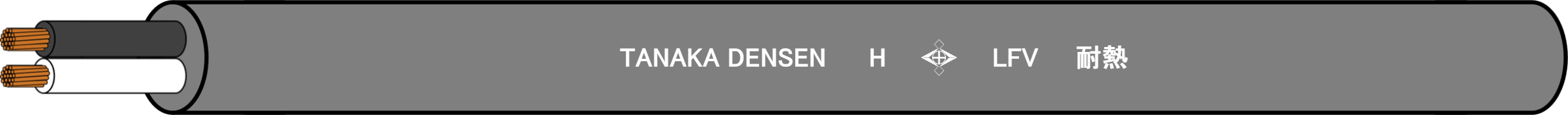

H-VCTFK・H-VKF（0.5mm²）

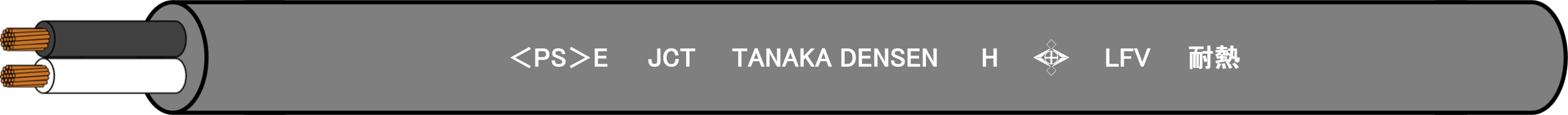

H-VCTFK・H-VKF
在庫情報
下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
記載のないサイズ・色については，お問い合わせください。
VCTFK
| 公称断面積 [mm²] | 標準長 [m] | 在庫色 | ||
|---|---|---|---|---|
| 0.5 | 100 | - | - | 灰 |
| 0.75 | 100 | 黒 | - | - |
| 1.25 | 100 | 黒 | 白 | 灰 |
VKF
| 公称断面積 [mm²] | 標準長 [m] | 在庫色 |
|---|---|---|
| 0.75 | 100 | 黒 |
