VCTF / H-VCTF / VSRF / H-VSRF

可とう性に優れたビニルキャブタイヤ丸形コード（VCTF）と耐熱タイプ（H-VCTF）。交流300V以下の屋内小型電気器具の電源に。

VCTF / H-VCTF / VSRF / H-VSRF

ビニルキャブタイヤ丸形コード / ビニルキャブタイヤ丸形コード（旧規格）

PSE 対応 RoHS2 対応定格 300V 耐熱タイプあり在庫品あり

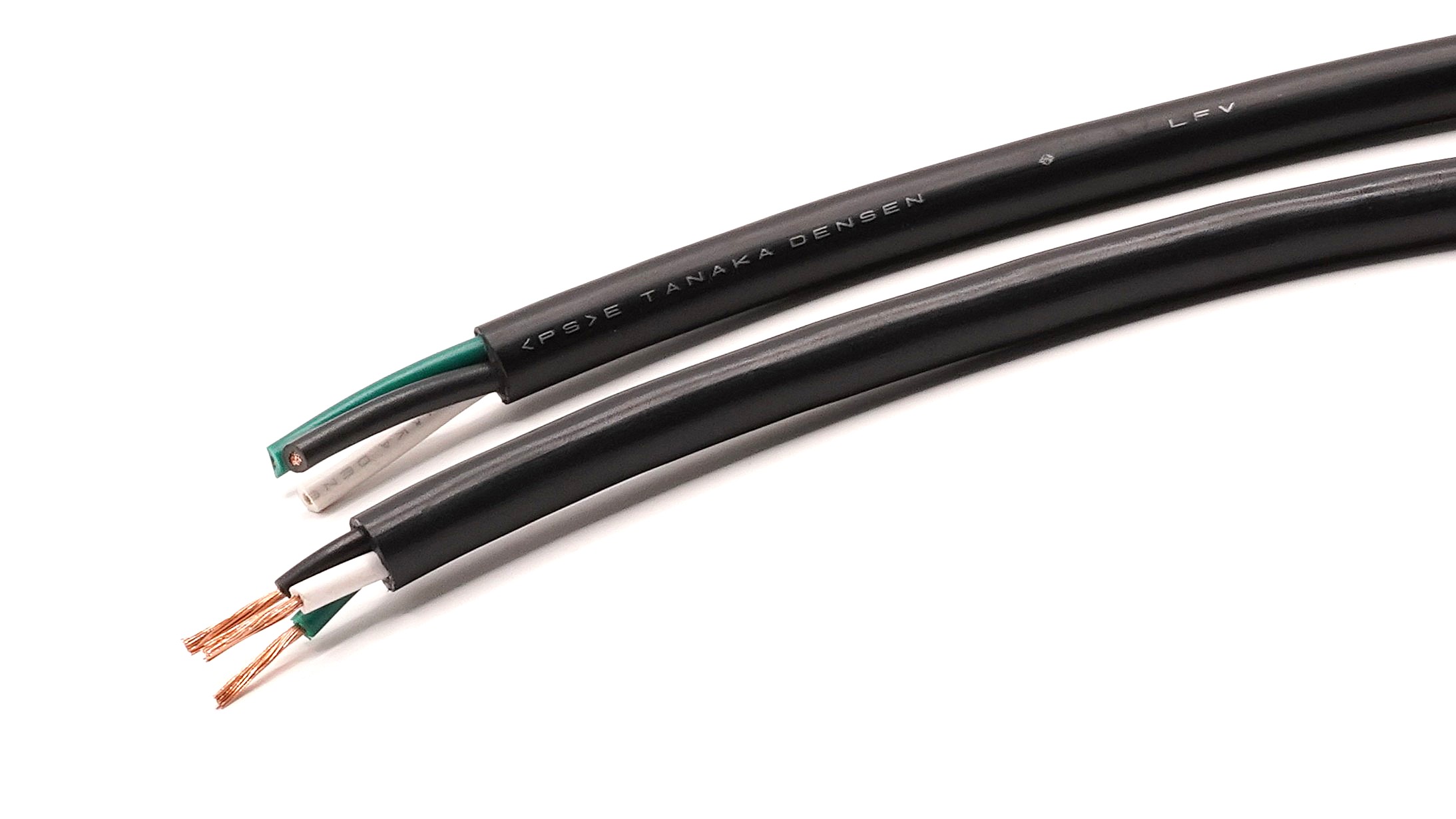

可とう性に優れ取り回しが容易なビニルキャブタイヤ丸形コード。心数構成が豊富で，交流300V以下の屋内小型電気器具の電源などに最適です。

※VSRFはVCTFが規格化される以前の規格ですが，当社では継続製造しております。

主な用途

屋内小型電気器具，制御機器の電源リード線，延長コード，機器内配線など。

規格・承認

型式	＜PS＞E 承認範囲 [mm²]
VCTF	0.75～5.5
H-VCTF	0.75～5.5
VSRF	0.75～5.5
H-VSRF	0.75～5.5

定格

型式	連続使用温度	定格電圧
VCTF	最高 60℃	300V
H-VCTF	最高 75℃	300V
VSRF	最高 60℃	300V
H-VSRF	最高 75℃	300V

許容電流（内線規程 JEAC 8001-2022より）

VCTF・VSRF・VKF・VCTFK および各耐熱型式に適用。

公称断面積 [mm²]	導体構成		許容電流 (周囲温度30℃以下) [A]
公称断面積 [mm²]	素線数	線径 [mm]	VCTF	H-VCTF
0.3 ^※1	12	0.18	3 ^※2	3.5 ^※2
0.5 ^※1	20	0.18	5 ^※2	6 ^※2
0.75	30	0.18	7	8
1.25	50	0.18	12	14
2	37	0.26	17	20
3.5	45	0.32	23	28
5.5	70	0.32	35	42

※1：規格外。※2：当社計算値。

絶縁体規定

導体の上には，構造表に示す厚さのビニル絶縁体を被覆する。絶縁体の平均厚さは構造表の値の90%以上，最小厚さは構造表の値の80%以上とする。

シース規定

キャブタイヤ丸形コードのシース（外被）は，構造表に示す厚さを基準とし，平均厚さは構造表の値の90%以上，最小厚さは構造表の値の70%以上とする。

構造表

公称断面積 0.3 mm²

導体						絶縁体厚さ [mm]	シース厚さ [mm]	仕上外径 [mm] ^※	導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	構成							導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	素線数 [本]	線径 [mm]	外径 [mm]	断面積 [mm²]				AC	TA
0.3	2	12	0.18	0.7	0.3053	0.4	0.8	4.6	62.9	66.3
0.3	3	12	0.18	0.7	0.3053	0.4	0.8	4.9	62.9	66.3
0.3	4	12	0.18	0.7	0.3053	0.4	0.8	5.3	62.9	66.3
0.3	5	12	0.18	0.7	0.3053	0.4	0.8	5.7	62.9	66.3
0.3	6	12	0.18	0.7	0.3053	0.4	0.8	6.2	62.9	66.3
0.3	7	12	0.18	0.7	0.3053	0.4	0.8	6.2	62.9	66.3
0.3	8	12	0.18	0.7	0.3053	0.4	0.8	6.6	62.9	66.3
0.3	10	12	0.18	0.7	0.3053	0.4	0.8	7.7	62.9	66.3
0.3	12	12	0.18	0.7	0.3053	0.4	0.8	7.9	62.9	66.3
0.3	15	12	0.18	0.7	0.3053	0.4	0.8	8.5	62.9	66.3
0.3	18	12	0.18	0.7	0.3053	0.4	0.8	9.2	62.9	66.3
0.3	20	12	0.18	0.7	0.3053	0.4	0.8	9.5	62.9	66.3
0.3	25	12	0.18	0.7	0.3053	0.4	0.8	10.7	62.9	66.3
0.3	30	12	0.18	0.7	0.3053	0.4	0.8	11.3	62.9	66.3

※数値はおおよその値。

公称断面積 0.5 mm²

導体						絶縁体厚さ [mm]	シース厚さ [mm]	仕上外径 [mm] ^※	導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	構成							導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	素線数 [本]	線径 [mm]	外径 [mm]	断面積 [mm²]				AC	TA
0.5	2	20	0.18	0.9	0.5089	0.5	0.8	5.5	37.8	39.8
0.5	3	20	0.18	0.9	0.5089	0.5	0.8	5.8	37.8	39.8
0.5	4	20	0.18	0.9	0.5089	0.5	0.8	6.3	37.8	39.8
0.5	5	20	0.18	0.9	0.5089	0.5	0.8	6.8	37.8	39.8
0.5	6	20	0.18	0.9	0.5089	0.5	0.8	7.4	37.8	39.8
0.5	7	20	0.18	0.9	0.5089	0.5	0.8	7.4	37.8	39.8
0.5	8	20	0.18	0.9	0.5089	0.5	0.8	8.0	37.8	39.8
0.5	10	20	0.18	0.9	0.5089	0.5	0.8	9.3	37.8	39.8
0.5	12	20	0.18	0.9	0.5089	0.5	0.8	9.6	37.8	39.8
0.5	15	20	0.18	0.9	0.5089	0.5	0.9	10.6	37.8	39.8
0.5	18	20	0.18	0.9	0.5089	0.5	0.9	11.4	37.8	39.8
0.5	20	20	0.18	0.9	0.5089	0.5	0.9	11.8	37.8	39.8
0.5	25	20	0.18	0.9	0.5089	0.5	0.9	13.4	37.8	39.8
0.5	30	20	0.18	0.9	0.5089	0.5	0.9	14.2	37.8	39.8

※数値はおおよその値。

公称断面積 0.75 mm²

導体						絶縁体厚さ [mm]	シース厚さ [mm]	仕上外径 [mm] ^※	導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	構成							導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	素線数 [本]	線径 [mm]	外径 [mm]	断面積 [mm²]				AC	TA
0.75	2	30	0.18	1.1	0.7634	0.6	1.0	6.6	25.1	26.6
0.75	3	30	0.18	1.1	0.7634	0.6	1.0	7.0	25.1	26.6
0.75	4	30	0.18	1.1	0.7634	0.6	1.0	7.6	25.1	26.6
0.75	5	30	0.18	1.1	0.7634	0.6	1.0	8.3	25.1	26.6
0.75	6	30	0.18	1.1	0.7634	0.6	1.0	8.9	25.1	26.6
0.75	7	30	0.18	1.1	0.7634	0.6	1.0	8.9	25.1	26.6
0.75	8	30	0.18	1.1	0.7634	0.6	1.0	9.6	25.1	26.6
0.75	10	30	0.18	1.1	0.7634	0.6	1.0	11.5	25.1	26.6
0.75	12	30	0.18	1.1	0.7634	0.6	1.0	12.0	25.1	26.6
0.75	15	30	0.18	1.1	0.7634	0.6	1.0	12.5	25.1	26.6
0.75	18	30	0.18	1.1	0.7634	0.6	1.1	13.8	25.1	26.6
0.75	20	30	0.18	1.1	0.7634	0.6	1.1	14.3	25.1	26.6
0.75	25	30	0.18	1.1	0.7634	0.6	1.2	16.3	25.1	26.6
0.75	30	30	0.18	1.1	0.7634	0.6	1.2	17.4	25.1	26.6

※数値はおおよその値。

公称断面積 1.25 mm²

導体						絶縁体厚さ [mm]	シース厚さ [mm]	仕上外径 [mm] ^※	導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	構成							導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	素線数 [本]	線径 [mm]	外径 [mm]	断面積 [mm²]				AC	TA
1.25	2	50	0.18	1.5	1.2720	0.6	1.0	7.4	15.1	16.0
1.25	3	50	0.18	1.5	1.2720	0.6	1.0	7.8	15.1	16.0
1.25	4	50	0.18	1.5	1.2720	0.6	1.0	8.5	15.1	16.0
1.25	5	50	0.18	1.5	1.2720	0.6	1.0	9.3	15.1	16.0
1.25	6	50	0.18	1.5	1.2720	0.6	1.0	10.5	15.1	16.0
1.25	7	50	0.18	1.5	1.2720	0.6	1.0	10.5	15.1	16.0
1.25	8	50	0.18	1.5	1.2720	0.6	1.0	11.0	15.1	16.0
1.25	10	50	0.18	1.5	1.2720	0.6	1.0	13.0	15.1	16.0
1.25	12	50	0.18	1.5	1.2720	0.6	1.1	13.5	15.1	16.0
1.25	15	50	0.18	1.5	1.2720	0.6	1.1	14.5	15.1	16.0
1.25	18	50	0.18	1.5	1.2720	0.6	1.1	15.9	15.1	16.0
1.25	20	50	0.18	1.5	1.2720	0.6	1.2	16.1	15.1	16.0
1.25	25	50	0.18	1.5	1.2720	0.6	1.3	18.5	15.1	16.0
1.25	30	50	0.18	1.5	1.2720	0.6	1.3	19.7	15.1	16.0

※数値はおおよその値。

公称断面積 2.0 mm²

導体						絶縁体厚さ [mm]	シース厚さ [mm]	仕上外径 [mm] ^※	導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	構成							導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	線心数 [本]	素線数 [本]	線径 [mm]	外径 [mm]	断面積 [mm²]				AC	TA
2.0	2	37	0.26	1.8	1.9640	0.6	1.0	8.0	9.79	10.2
2.0	3	37	0.26	1.8	1.9640	0.6	1.0	8.5	9.79	10.2
2.0	4	37	0.26	1.8	1.9640	0.6	1.0	9.3	9.79	10.2
2.0	5	37	0.26	1.8	1.9640	0.6	1.0	10.5	9.79	10.2
2.0	6	37	0.26	1.8	1.9640	0.6	1.0	11.0	9.79	10.2
2.0	7	37	0.26	1.8	1.9640	0.6	1.0	11.0	9.79	10.2
2.0	8	37	0.26	1.8	1.9640	0.6	1.0	12.0	9.79	10.2
2.0	10	37	0.26	1.8	1.9640	0.6	1.1	14.5	9.79	10.2
2.0	12	37	0.26	1.8	1.9640	0.6	1.1	15.0	9.79	10.2

※数値はおおよその値。

特性

項目		VCTF / VSRF	H-VCTF / H-VSRF
耐電圧	水中	1000Vに1分間耐えること
	空中	2000Vに1分間耐えること
	スパーク	5000Vに0.15秒以上耐えること
絶縁抵抗	常温	5MΩ・km以上 (20℃)
絶縁抵抗	高温	0.01MΩ・km以上 (60℃)	0.005MΩ・km以上 (75℃)
引張強さ	絶縁体	10MPa以上
引張強さ	シース	10MPa以上
伸び	絶縁体	100%以上	120%以上
伸び	シース	120%以上	120%以上
耐加熱性 (引張強さ)	絶縁体	加熱前の値の85%以上 ^※1	加熱前の値の90%以上 ^※2
耐加熱性 (引張強さ)	シース	加熱前の値の85%以上 ^※1	加熱前の値の90%以上 ^※2
耐加熱性 (伸び)	絶縁体	加熱前の値の80%以上 ^※1	加熱前の値の75%以上 ^※2
耐加熱性 (伸び)	シース	加熱前の値の80%以上 ^※1	加熱前の値の80%以上 ^※2
耐巻付加熱性		表面にひび，割れを生じないこと
耐低温巻付性		表面にひび，割れを生じないこと
耐加熱変形性	絶縁体	厚さの減少率50%以下	厚さの減少率30%以下
耐加熱変形性	シース	厚さの減少率50%以下
耐燃性		60秒以内に自然に消えること

※1：100℃，48時間加熱。※2：120℃，120時間加熱。

表示

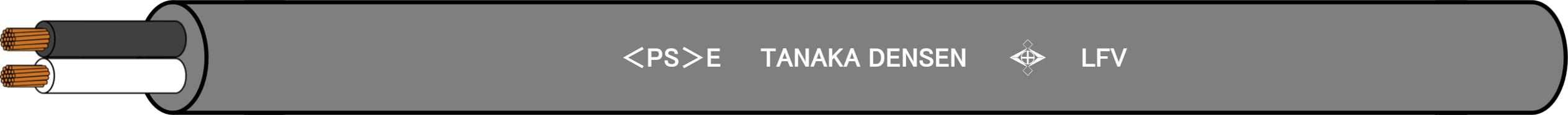

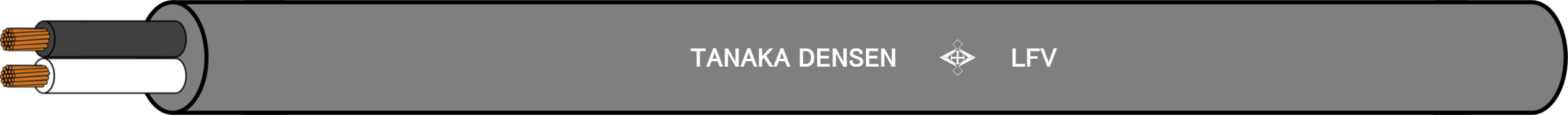

VCTF（0.5mm²）

VCTF

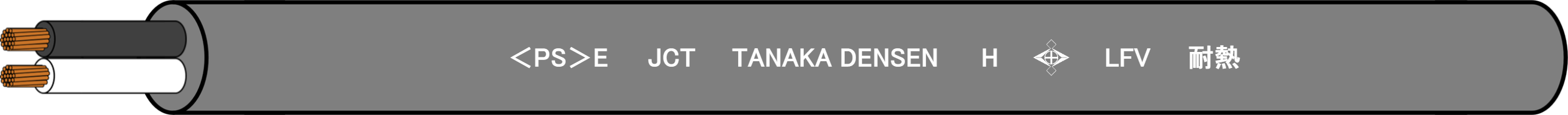

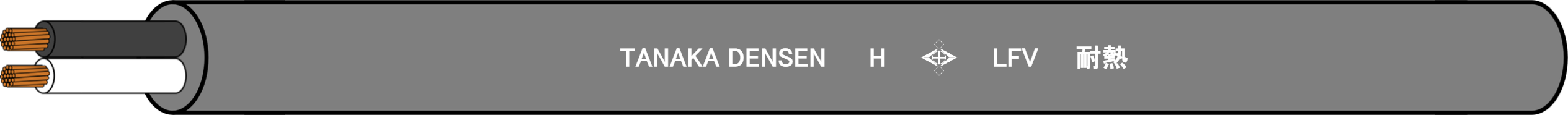

H-VCTF（0.5mm²）

H-VCTF

線心の識別

絶縁体色の識別例です。色構成はご要望により変更可能です。

※14色以上はスパイラルも加える。

在庫情報

下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
記載のないサイズ・色については，お問い合わせください。

VCTF

公称断面積 [mm²]	線心数	標準長 [m]	在庫色
0.3	2, 4	100	-	灰
0.5	2, 4, 5	100	-	灰
0.75	2, 3, 4	100	-	灰
0.75	3 (コア：黒，白，緑)	100	-	灰
1.25	2, 3, 4	100	-	灰
1.25	2	100	黒	-
1.25	3 (コア：黒，白，緑)	100	黒	灰
2.0	3, 4	100	-	灰
2.0	3 (コア：黒，白，緑)	100	-	灰
2.0	3 (コア：黒，白，緑に黄スパイラル)	100	-	灰
2.0	2	100	黒	-
