VCT
交流600V以下の移動用電気機器の電源に用いるビニルキャブタイヤケーブル。耐油・耐摩耗・屈曲性に優れ，工場設備や工具に。

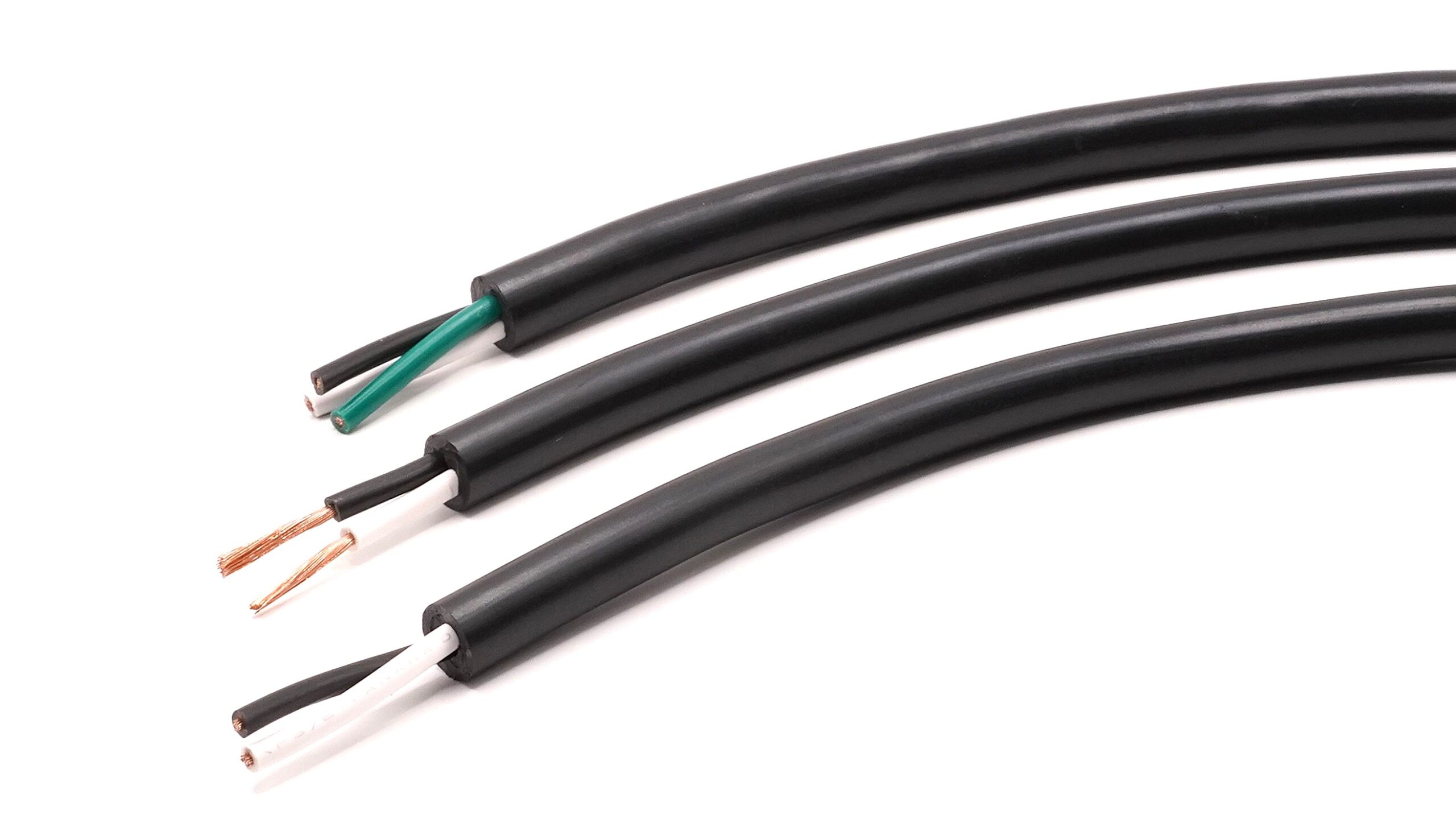

VCT
600Vビニル絶縁キャブタイヤケーブル
交流600V以下の移動用電気機器電源回路用。耐油・耐摩耗・屈曲性に優れ，工場設備や工具など過酷な環境に適したビニルキャブタイヤケーブルです。
主な用途
移動用電気機器・工作機械・工具類の電源，工場設備の電源配線など。
規格・承認
| 型式 | ＜PS＞E 承認範囲 [mm²] |
|---|---|
| VCT | 0.75～8 |
定格
| 型式 | 連続使用温度 | 定格電圧 |
|---|---|---|
| VCT | 最高 60℃ | 600V |
許容電流（JCS 0168:2026準拠）
| 公称断面積 [mm²] | 許容電流 (周囲温度30℃以下) [A] | |||
|---|---|---|---|---|
| 単心 | 2心 | 3心 | 4心 | |
| 0.75 | 15 | 12 | 11 | 10 |
| 1.25 | 20 | 17 | 14 | 13 |
| 2 | 26 | 22 | 19 | 17 |
| 3.5 | 38 | 32 | 27 | 25 |
| 5.5 | 50 | 41 | 35 | 32 |
| 8 | 61 | 51 | 43 | 39 |
絶縁体規定
絶縁体は導体の上に，構造表に示す厚さのビニルを被覆する。
絶縁体の平均厚さは構造表の値の90%以上，最小厚さは構造表の値の80%以上とする。
シース規定
シースの平均厚さは構造表の値の90%以上，最小厚さは構造表の値の85%以上とする。
構造表
2心
| 導体 | 絶縁体厚さ [mm] | シース厚さ [mm] | 仕上外径 [mm] ※ | 導体抵抗 (20℃) [Ω/km以下] | 絶縁抵抗 (20℃) [MΩ・km以上] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 [mm²] | 心数 [心] | 構成 | ||||||||
| 素線数 [本] | 素線径 [mm] | 導体外径 [mm] | AC | TA | ||||||
| 0.75 | 2 | 30 | 0.18 | 1.1 | 0.8 | 1.7 | 8.8 | 25.1 | 26.6 | 50 |
| 1.25 | 2 | 50 | 0.18 | 1.5 | 0.8 | 1.7 | 9.6 | 15.1 | 16 | 50 |
| 2 | 2 | 37 | 0.26 | 1.8 | 0.8 | 1.8 | 10.5 | 9.79 | 10.2 | 50 |
| 3.5 | 2 | 45 | 0.32 | 2.5 | 0.8 | 1.8 | 12.0 | 5.24 | 5.54 | 40 |
| 5.5 | 2 | 70 | 0.32 | 3.1 | 1.0 | 2.0 | 14.5 | 3.37 | 3.56 | 40 |
| 8 | 2 | 50 | 0.45 | 3.7 | 1.2 | 2.1 | 16.5 | 2.39 | 2.52 | 40 |
※数値はおおよその値。
3心
| 導体 | 絶縁体厚さ [mm] | シース厚さ [mm] | 仕上外径 [mm] ※ | 導体抵抗 (20℃) [Ω/km以下] | 絶縁抵抗 (20℃) [MΩ・km以上] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 [mm²] | 心数 [心] | 構成 | ||||||||
| 素線数 [本] | 素線径 [mm] | 導体外径 [mm] | AC | TA | ||||||
| 0.75 | 3 | 30 | 0.18 | 1.1 | 0.8 | 1.7 | 9.2 | 25.1 | 26.6 | 50 |
| 1.25 | 3 | 50 | 0.18 | 1.5 | 0.8 | 1.7 | 10.5 | 15.1 | 16 | 50 |
| 2 | 3 | 37 | 0.26 | 1.8 | 0.8 | 1.8 | 11.0 | 9.79 | 10.2 | 50 |
| 3.5 | 3 | 45 | 0.32 | 2.5 | 0.8 | 1.9 | 13.0 | 5.24 | 5.54 | 40 |
| 5.5 | 3 | 70 | 0.32 | 3.1 | 1.0 | 2.0 | 15.0 | 3.37 | 3.56 | 40 |
| 8 | 3 | 50 | 0.45 | 3.7 | 1.2 | 2.2 | 17.5 | 2.39 | 2.52 | 40 |
※数値はおおよその値。
4心
| 導体 | 絶縁体厚さ [mm] | シース厚さ [mm] | 仕上外径 [mm] ※ | 導体抵抗 (20℃) [Ω/km以下] | 絶縁抵抗 (20℃) [MΩ・km以上] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 [mm²] | 心数 [心] | 構成 | ||||||||
| 素線数 [本] | 素線径 [mm] | 導体外径 [mm] | AC | TA | ||||||
| 0.75 | 4 | 30 | 0.18 | 1.1 | 0.8 | 1.7 | 9.9 | 25.1 | 26.6 | 50 |
| 1.25 | 4 | 50 | 0.18 | 1.5 | 0.8 | 1.8 | 11.5 | 15.1 | 16 | 50 |
| 2 | 4 | 37 | 0.26 | 1.8 | 0.8 | 1.8 | 12.0 | 9.79 | 10.2 | 50 |
| 3.5 | 4 | 45 | 0.32 | 2.5 | 0.8 | 2.0 | 14.0 | 5.24 | 5.54 | 40 |
| 5.5 | 4 | 70 | 0.32 | 3.1 | 1.0 | 2.1 | 16.5 | 3.37 | 3.56 | 40 |
| 8 | 4 | 50 | 0.45 | 3.7 | 1.2 | 2.3 | 19.5 | 2.39 | 2.52 | 40 |
※数値はおおよその値。
特性
| 項目 | VCT | |
|---|---|---|
| 耐電圧 | 水中 | 3000Vに1分間耐えること |
| 引張強さ | 絶縁体 | 10MPa以上 |
| シース | 10MPa以上 | |
| 伸び | 絶縁体 | 100%以上 |
| シース | 120%以上 | |
| 耐加熱性 (引張強さ) | 絶縁体 | 加熱前の値の85%以上 ※ |
| シース | 加熱前の値の85%以上 ※ | |
| 耐加熱性 (伸び) | 絶縁体 | 加熱前の値の80%以上 ※ |
| シース | 加熱前の値の80%以上 ※ | |
| 耐油性 (引張強さ) | 絶縁体 | 浸油前の85%以上 |
| シース | 浸油前の80%以上 | |
| 耐油性 (伸び) | 絶縁体 | 浸油前の85%以上 |
| シース | 浸油前の60%以上 | |
| 耐巻付加熱性 | 表面にひび，割れを生じないこと | |
| 耐低温巻付性 | 表面にひび，割れを生じないこと | |
| 耐加熱変形性 | 厚さの減少率50%以下 | |
| 曲げ | 破損またはひびおよび割れを生じず，各線心の導体素線の断線は30%を超えてはならない。 | |
| 耐燃性 | 30秒以内に自然に消えること | |
※100℃，48時間加熱。

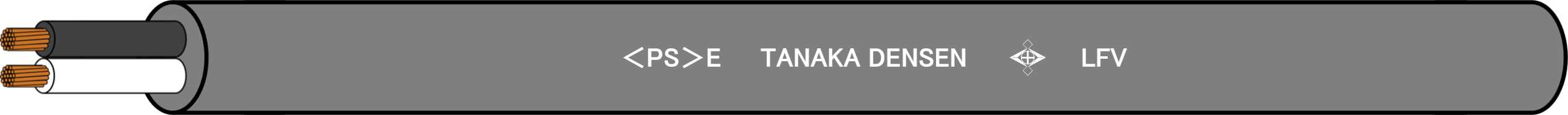

表示
VCT
絶縁体の識別
絶縁体色の識別例です。色構成はご要望により変更可能です。
在庫情報
下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
記載のないサイズ・色については，お問い合わせください。
| 公称断面積 [mm²] | 線心数 | 標準長 [m] | 在庫色 |
|---|---|---|---|
| 0.75 | 2 (コア：黒，白) | 100 | 黒 |
| 1.25 | 2 (コア：黒，白) | 100 | 黒 |
| 1.25 | 3 (コア：黒，白，緑) | 100 | 黒 |
