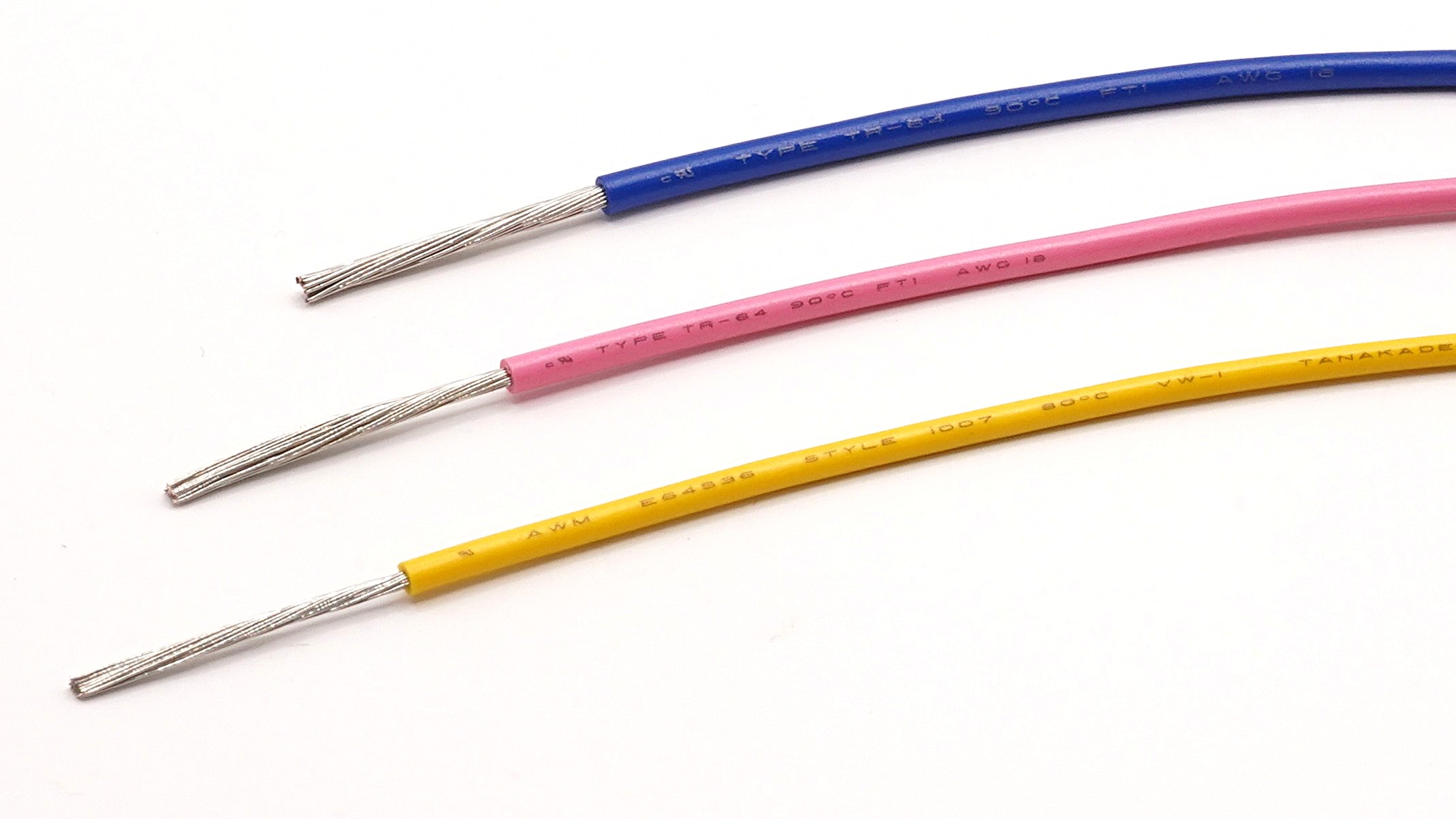

UL 1007 / cUL TR-64
機器配線用耐熱ビニル電線（定格300V）。耐燃性に優れ，輸出向け電子機器や制御装置の内部配線に。
UL 1007 / cUL TR-64
機器配線用耐熱ビニル電線
UL・cUL規格適合の機器配線用耐熱ビニル電線（定格300V）。耐燃性（VW-1/FT1）に優れ，輸出向け電子機器の内部配線に最適です。
主な用途
電子・通信・電気機器の内部配線，制御装置内の配線など。
規格・承認
| 型式 | FILE No. | 規格 | 用途 |
|---|---|---|---|
| UL STYLE 1007 | E64536 | UL 758 | 耐熱性を要求される各種電子機器の内部配線 |
| cUL TYPE TR-64 | E64536 | C22.2 NO.16 | 耐熱性を要求される各種電子機器の内部配線 |
定格
| 型式 | 定格使用温度 [℃] | 定格使用電圧 [V] |
|---|---|---|
| UL STYLE 1007 | 80 | 300 |
| cUL TYPE TR-64 | 90 | 300 |
構造表
| 導体 | 絶縁体 | 許容電流 | ||||
|---|---|---|---|---|---|---|
| サイズ | 公称断面積 [mm²] | 構成 | 平均厚さ [mm] | 標準外径 [mm] ※1 | 空中一条配線 | |
| 素線数 [本] | 線径 [mm] | (周囲温度40℃以下) [A] ※2 | ||||
| 28※3 | 0.08 | 7 | 0.127 | 0.5 | 1.37 | 3.0 |
| 26※3 | 0.13 | 7 | 0.160 | 0.5 | 1.49 | 4.0 |
| 24 | 0.20 | 11 | 0.160 | 0.5 | 1.61 | 5.3 |
| 22 | 0.32 | 17 | 0.160 | 0.5 | 1.76 | 7.2 |
| 20 | 0.52 | 21 | 0.180 | 0.5 | 1.95 | 9.4 |
| 18 | 0.82 | 34 | 0.180 | 0.5 | 2.21 | 12.5 |
| 16 | 1.31 | 26 | 0.254 | 0.5 | 2.53 | 15.9 |
※1：標準外径は代表値です。※2：当社計算値。※3：cULがはずれます。
- 導体はすずめっきのものを標準とする。
- 標準長は1000feet（約305m）とする。
- 導体断面積はAWGの換算による。
- 素線はASTM B33-10に規定するものを使用する。

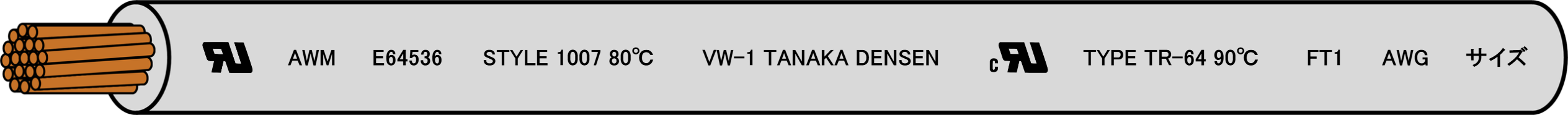

表示
UL 1007 / cUL TR-64
在庫情報
下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
記載のないサイズ・色については，お問い合わせください。
| サイズ | 公称断面積 [mm²] | 標準長 | 導体 | 在庫色 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24AWG | 0.20 | 1000 ft (305 m) | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | 茶 | 柿 | 紫 | - | - |
| 22AWG | 0.32 | 1000 ft (305 m) | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 水 |
| 20AWG | 0.52 | 1000 ft (305 m) | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | 茶 | 柿 | - | - | - |
| 18AWG | 0.82 | 1000 ft (305 m) | TA | 赤 | 青 | 黄 | 黒 | 白 | - | - | - | - | - | 桃 | - |
| 16AWG | 1.31 | 1000 ft (305 m) | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - |
