すずめっき軟銅線

電気用軟銅線の表面にすずめっきを施した，すずめっき軟銅線（TA）。0.05mmから対応。

RoHS2 対応在庫品あり

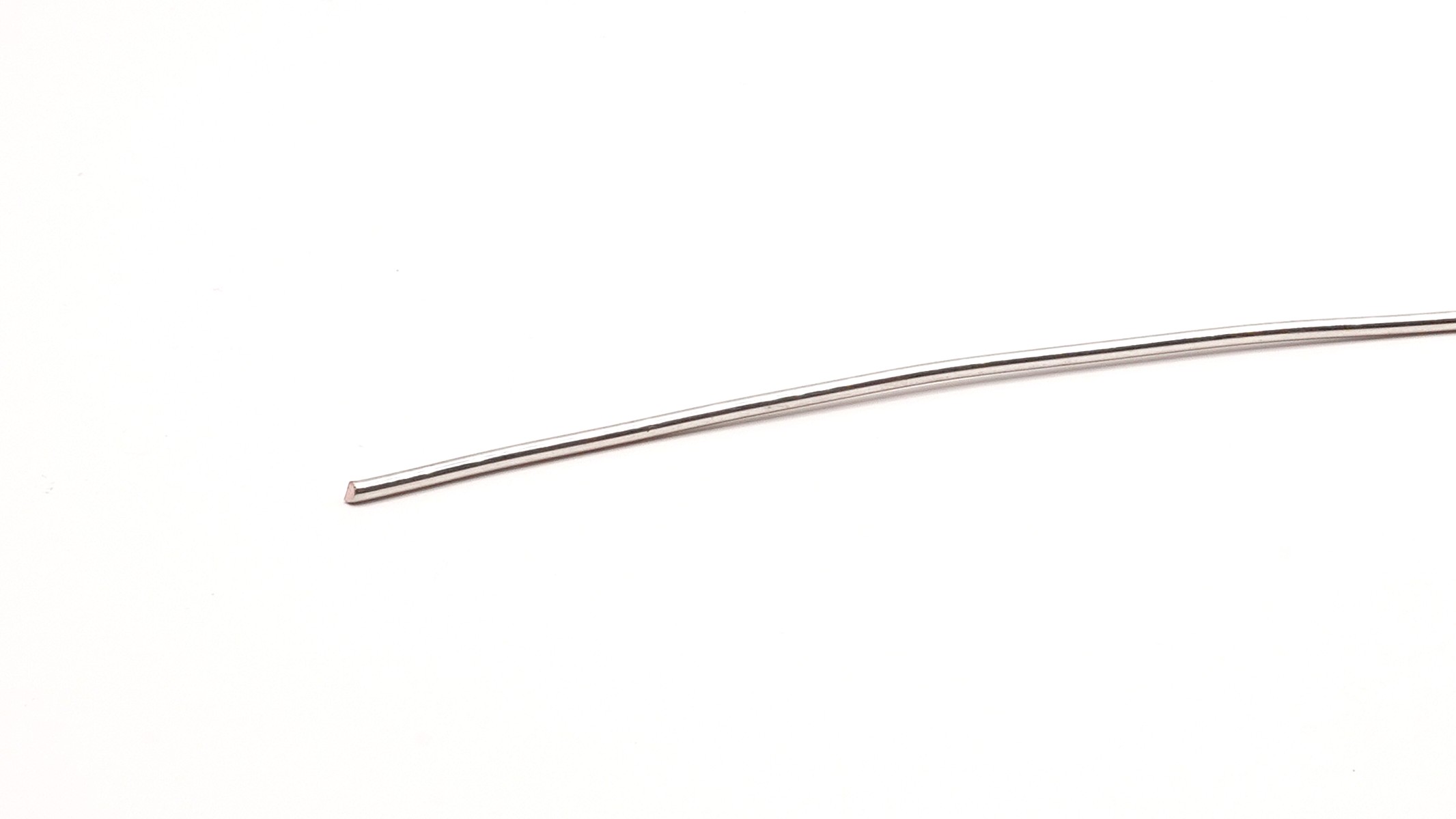

すずめっき軟銅線は，断面が円形の軟質な電気用すずめっき銅線です。材料および加工方法は，電気用軟銅線の表面に，すずめっきを均一に施したものとします。

当社では，0.05mmから取り扱い可能です。
また，はんだめっき銅線も取り扱っております。
詳細はお問い合わせください。

外観

表面が滑らかで，きず，さび，裂け目，その他実用上有害な欠点があってはならない。

外径 [mm]	外径の許容差 [mm]	伸び [%]	導電率 [%]	参考
外径 [mm]	外径の許容差 [mm]	伸び [%]	導電率 [%]	断面積 [mm²]	質量 [kg/km]	電気抵抗 [Ω/km]
0.10	±0.008	10.0以上	93.0以上	0.007854	0.06982	2360
0.12	±0.008	10.0以上	93.0以上	0.01131	0.1005	1639
0.14	±0.008	10.0以上	93.0以上	0.01539	0.1368	1205
0.16	±0.008	10.0以上	93.0以上	0.02011	0.1788	921.9
0.18	±0.008	10.0以上	93.0以上	0.02545	0.2263	728.5
0.20	±0.008	10.0以上	93.0以上	0.03142	0.2793	590.0
0.23	±0.008	10.0以上	93.0以上	0.04155	0.3694	446.2
0.26	±0.01	10.0以上	94.0以上	0.05309	0.4720	345.5
0.29	±0.01	10.0以上	94.0以上	0.06605	0.5872	277.7
0.32	±0.01	15.0以上	94.0以上	0.08042	0.7149	228.1
0.35	±0.01	15.0以上	94.0以上	0.09621	0.8553	190.6
0.40	±0.01	15.0以上	94.0以上	0.1257	1.117	145.9
0.45	±0.01	15.0以上	94.0以上	0.1590	1.414	115.4
0.50	±0.01	20.0以上	96.0以上	0.1964	1.746	91.44
0.55	±0.02	20.0以上	96.0以上	0.2376	2.112	75.59
0.60	±0.02	20.0以上	96.0以上	0.2827	2.513	63.53
0.65	±0.02	20.0以上	96.0以上	0.3318	2.950	54.13
0.70	±0.02	20.0以上	96.0以上	0.3848	3.421	46.67
0.80	±0.02	20.0以上	96.0以上	0.5027	4.469	35.73
0.90	±0.02	20.0以上	96.0以上	0.6362	5.656	28.23
1.0	±0.03	20.0以上	96.0以上	0.7854	6.982	22.87
1.2	±0.03	20.0以上	96.0以上	1.131	10.05	15.88
1.4	±0.03	20.0以上	96.0以上	1.539	13.68	11.67
1.6	±0.03	20.0以上	96.0以上	2.011	17.88	8.931
1.8	±0.03	20.0以上	96.0以上	2.545	22.63	7.057
2.0	±0.03	20.0以上	97.0以上	3.142	27.93	5.657
2.3	±0.03	20.0以上	97.0以上	4.155	36.94	4.278
2.6	±0.03	20.0以上	97.0以上	5.309	47.20	3.348

※1：この表の数値は，20℃におけるものとする。※2：断面積，質量および電気抵抗は，径の許容差0に対するものとする。※3：密度は1cm³につき8.89gとする。

下記のサイズは常時在庫しています。記載のないサイズについては，お問い合わせください。
