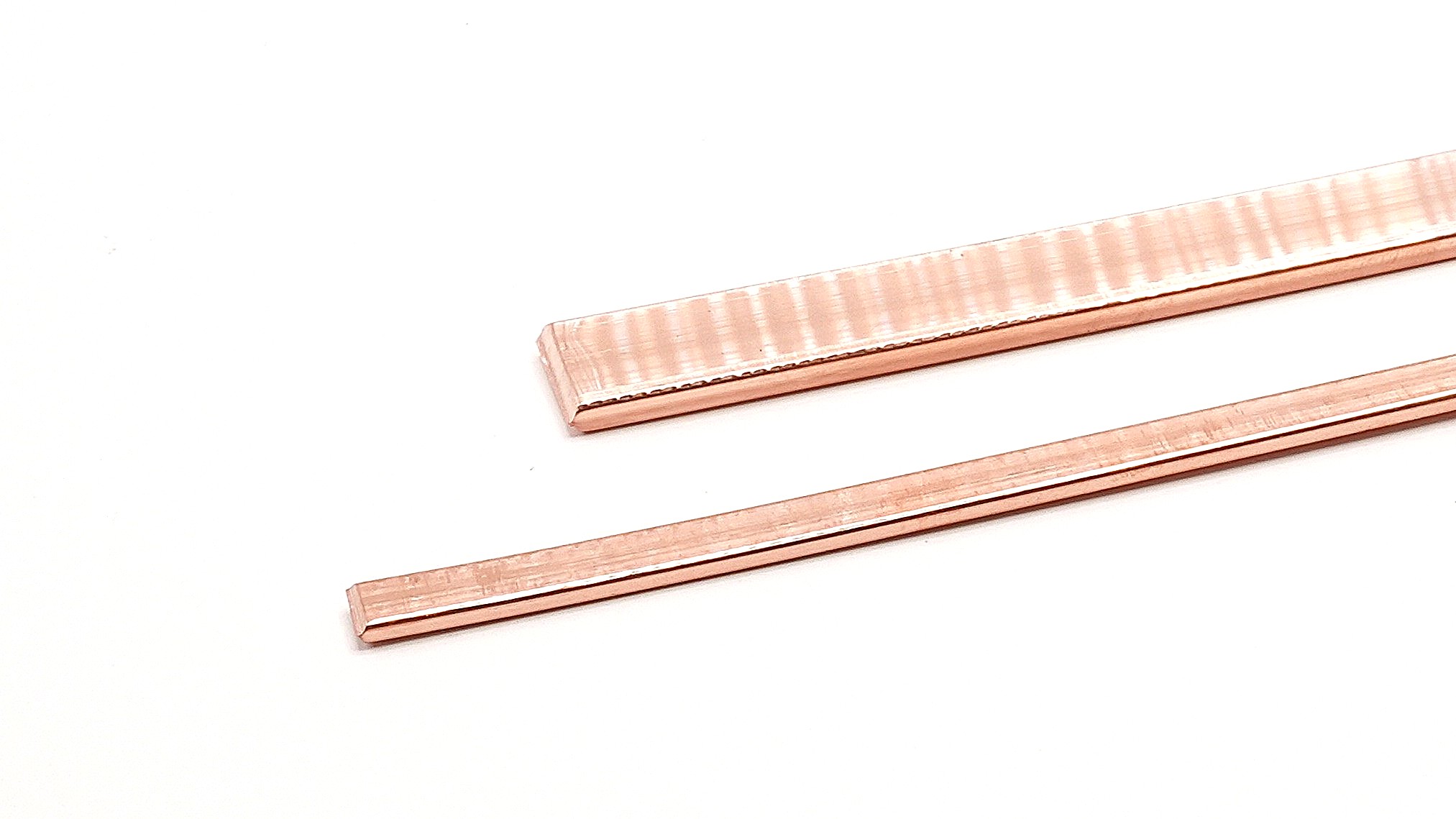

平角銅線

巻線の材料や電気機械器具の部品に用いる平角銅線。硬質から軟質まで1号〜4号（H・HA・A・SA）。

平角銅線

RoHS2 対応

平角銅線は，巻線の材料もしくは，電気機械器具の部品に使用される導体です。

平角銅線

種類	記号	備考
1号平角銅線	H	硬質のもの
2号平角銅線	HA(1/2H)	半硬質のもの
3号平角銅線	A	軟質のもの
4号平角銅線	SA	軟質のものでエッジワイズに曲げて使用するもの

仕様オプション

当社では，「極なまし」も取り扱っています。
取り扱い可能サイズの表に記載のないサイズも，対応できる場合があります。
詳細はお問い合わせください。

外観

表面が滑らかで，きず，さび，裂け目，その他実用上有害な欠点があってはならない。

引張強さと伸び（JIS C 3104:1994準拠）

厚さ [mm]	引張強さ [MPa (kgf/mm²)]			伸び [%]
厚さ [mm]	1号巾 (40mm未満)	1号巾 (40mm以上)	2号	1号	2号	3号および4号
0.5以上2.0未満	373以上 (38.0以上)	275以上 (28.0以上)	275～373 (28.0～38.0)	0.4以上	1.5以上	30.0以上
2.0以上4.0未満	333以上 (34.0以上)	275以上 (28.0以上)	255～333 (26.0～34.0)	0.7以上	2.0以上	34.0以上
4.0以上6.0未満	304以上 (31.0以上)	275以上 (28.0以上)	245～304 (25.0～31.0)	1.2以上	3.0以上	36.0以上
6.0以上10.0以下	275以上 (28.0以上)	275以上 (28.0以上)	245～304 (25.0～31.0)	1.2以上	3.0以上	36.0以上

寸法（JIS C 3104:1994準拠）

寸法の許容差

厚さ，または幅 [mm]	厚さ，または幅の許容差 [mm]
0.5以上 1.2未満	±0.035
1.2以上 2.6未満	±0.05
2.6以上 5.0未満	±0.07
5.0以上 10.0未満	±0.10
10.0以上 20.0未満	±0.15
20.0以上 32.0未満	±0.25
32.0以上 50.0未満	±0.40
50.0以上 75.0以下	±0.55

面取

厚さ [mm]	面取半径 (約) [mm]
0.5以上 0.8未満	厚さの1/2
0.8以上 1.2未満	0.4
1.2以上 2.6未満	0.6
2.6以上 4.0未満	0.8
4.0以上 6.0未満	1.2
6.0以上 10.0以下	1.6

取り扱い可能サイズ

	幅 [mm]	2.0	2.2	2.4	2.6	2.8	3.0	3.2	3.5	4.0	4.5	5.0	5.5	6.0	6.5	6.9	7.0	7.5	8.0	8.5	9.0	9.5	10.0	11.0	12.0	13.0	14.0	15.0	16.0	17.0	18.0	19.0	20.0	22.0
厚さ [mm]	許容差 [mm]	±0.05	±0.05	±0.05	±0.07	±0.07	±0.07	±0.07	±0.07	±0.07	±0.07	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.15	±0.15	±0.15	±0.15	±0.15	±0.15	±0.15	±0.15	±0.15	±0.15	±0.25	±0.25
0.70	±0.035				〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
0.80	±0.035				〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
0.90	±0.035	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.00	±0.035	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇			〇
1.10	±0.035	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.20	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.30	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.40	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.50	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.60	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.65	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.70	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
1.80	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
2.00	±0.05	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
2.20	±0.05		〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
2.40	±0.05			〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
2.50	±0.05				〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
2.60	±0.07				〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
2.80	±0.07							〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
3.00	±0.07								〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
3.20	±0.07								〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
3.50	±0.07									〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
3.80	±0.07									〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
4.00	±0.07									〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
4.10	±0.07										〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
4.50	±0.07										〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
4.60	±0.07										〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
4.90	±0.07										〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇
5.00	±0.10										〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇		〇	〇
5.50	±0.10										〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇	〇		〇	〇
6.00	±0.10																		〇	〇	〇	〇	〇	〇	〇	〇			〇	〇
6.50	±0.10																								〇
