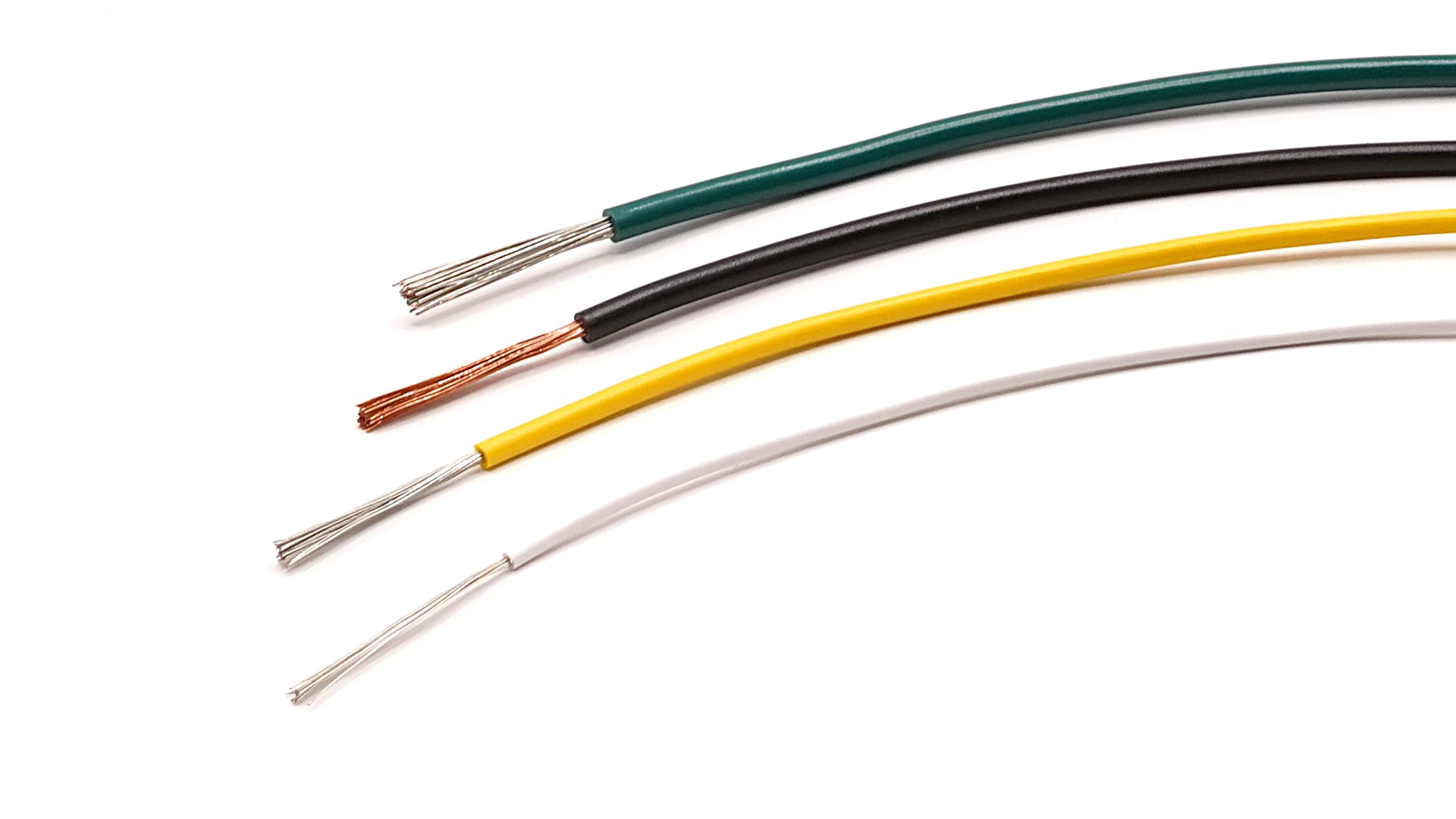

KV / H-KV（USH-KV110） / PVC / H-PVC（USH-PVC）

通信・電子機器の内部配線に用いる定格300V以下のビニル電線（KV）と耐熱タイプ（H-KV），PVC。

KV / H-KV（USH-KV110） / PVC / H-PVC（USH-PVC）

通信機器・電子機器用ビニル絶縁電線

RoHS2 対応耐熱タイプあり在庫品あり

通信機器や電子機器の内部配線に用いる，定格電圧300V以下のビニル電線。

主な用途

通信機器，電子機器の内部配線など。

仕様オプション

絶縁体の色は，在庫にない色でも13色すべてを製造できます。
構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。
詳細はお問い合わせください。

PVC（単心通信機器用ビニル電線）とは

当社の通信機器用ビニル電線のうち，導体が単心のものをPVCと呼称します。

USH-KV110（耐熱通信機器用ビニル電線）とは

当社のH-KVで使用する塩化ビニルコンパウンドは，ビニル厚さ0.38mm以上において
一般財団法人電気安全環境研究所（JET）により電気用品安全法に規定する絶縁物の使用温度の上限値が110℃として登録済みの材料を用いたものを，
当社呼称でUSH-KV110と呼びます（US記号は当社の呼称）。

USH-KV110は，通信機器・電子機器などの出力回路や電源回路（電源電線は除く）の発熱部や大電流回路に最適です。
ビニル厚さが0.38mm未満の H-KV（0.08mm²～0.2mm²・0.3mm）は対象外ですが，十分に優れた耐熱特性を有します。これらはSH-KVと呼びます（S記号は当社の呼称）。
一部，この塩化ビニルコンパウンドを使用していないH-KVがあります。

構造表（JCS 3368:2024準拠）

KV

導体				絶縁体厚さ [mm]	仕上外径 [mm] ^※1	導体抵抗 (20℃) [Ω/km以下]	絶縁抵抗 (20℃) [MΩ・km以上]
公称断面積 [mm²]	構成					導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	素線数 [本]	素線径 [mm]	外径 [mm]			AC
0.1 ^※2	10	0.12	0.44	0.35	1.15	165	5
0.2 ^※2	7	0.18	0.55	0.3	1.15	105	5
0.3	12	0.18	0.7	0.4	1.5	61.1	5
0.5	20	0.18	0.9	0.5	1.9	36.7	5
0.75	30	0.18	1.1	0.5	2.1	24.4	5
1.25	50	0.18	1.5	0.6	2.7	14.7	5
2	37	0.26	1.8	0.6	3.0	9.5	5

※1：数値はおおよその値。※2：規格外。

H-KV

導体				絶縁体厚さ [mm]	仕上外径 [mm] ^※1	導体抵抗 (20℃) [Ω/km以下]	絶縁抵抗 (20℃) [MΩ・km以上]
公称断面積 [mm²]	構成					導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	素線数 [本]	素線径 [mm]	外径 [mm]			TA
0.08 ^※2	7	0.12	0.37	0.32	1.0	248	5
0.1 ^※2	10	0.12	0.44	0.35	1.15	173	5
0.15 ^※2	12	0.12	0.48	0.33	1.15	145	5
0.2 ^※2	7	0.18	0.55	0.3	1.15	110	5
0.3	12	0.18	0.7	0.4	1.5	64.4	5
0.5	20	0.18	0.9	0.5	1.9	38.6	5
0.75	30	0.18	1.1	0.5	2.1	25.8	5
1.25	50	0.18	1.5	0.6	2.7	15.5	5
2	37	0.26	1.8	0.6	3.0	9.91	5

※1：数値はおおよその値。※2：規格外。

PVC / H-PVC

導体				絶縁体厚さ [mm]	仕上外径 [mm] ^※1	導体抵抗 (20℃) [Ω/km以下]	絶縁抵抗 (20℃) [MΩ・km以上]
公称断面積 [mm²]	構成					導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	素線数 [本]	素線径 [mm]	外径 [mm]			TA
-	1	0.3 ^※2	0.3 ^※2	0.36	1.02	270	5
-	1	0.5	0.5	0.4	1.3	95.1	5
-	1	0.65	0.65	0.4	1.45	56.3	5
-	1	0.8	0.8	0.4	1.6	37.2	5
-	1	1.0	1.0	0.5	2.0	23.8	5

※1：数値はおおよその値。※2：規格外。

特性（JCS 3368:2024準拠）

項目		KV / PVC	H-KV / H-PVC
耐電圧	水中	1000Vに1分間耐えること
耐電圧	スパーク	3000Vに耐えること (0.2mm²以下は2000V)
引張強さ		10MPa以上
伸び		100%以上	100%以上
耐加熱性 (引張強さ)		加熱前の値の85%以上 ^※1	加熱前の値の70%以上 ^※2
耐加熱性 (伸び)		加熱前の値の80%以上 ^※1	加熱前の値の65%以上 ^※2
耐巻付加熱性		表面にひび，割れを生じないこと
耐燃性		60秒以内に自然に消えること

※1：100℃，48時間加熱。※2：136℃，168時間加熱。

在庫情報

下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
記載のないサイズ・色については，お問い合わせください。

KV

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.2	200	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.3	200	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.5	200	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.75	200	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
1.25	200	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
2	200	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水

KVF色違い

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.3	500	AC	赤/黒	白+黒筋	黒+白筋

H-KV

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.2	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.3	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.5	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.75	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
1.25	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	-	-
2.0	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	-	-

H-PVC

サイズ	標準長 [m]	導体	在庫色
0.5φ	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.65φ	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.8φ	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	-	-
1.0φ	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	-	-	-	-
