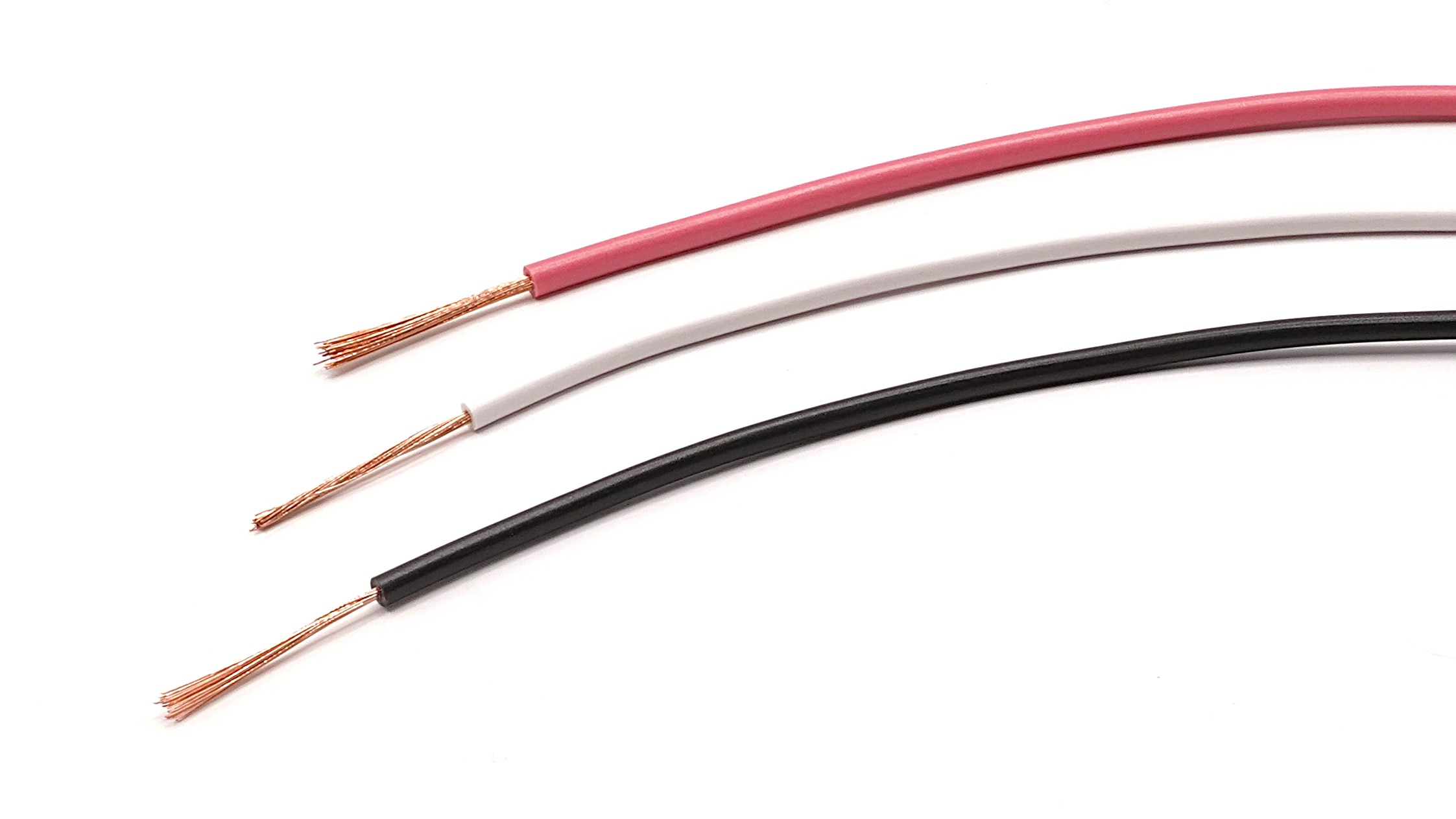

KIV / H-KIV（USH-KIV110）
可とう軟銅より線を用いた600V以下の電気機器用ビニル絶縁電線（KIV）と耐熱タイプ（H-KIV）。柔軟で盤内配線に。
KIV / H-KIV（USH-KIV110）
電気機器用ビニル絶縁電線
導体に可とう軟銅より線を用いた交流600V以下の電気機器用ビニル絶縁電線。柔軟性があり，複雑な曲げを要する盤内配線などに適しています。
主な用途
電気機器の内部配線，制御盤内配線，口出線など。
仕様オプション
絶縁体の色は，在庫にない色でも13色すべてを製造できます。
構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。
詳細はお問い合わせください。
規格・承認
| 型式 | ＜PS＞E 承認範囲 [mm²] |
|---|---|
| KIV | 0.75 ～ 100 |
| H-KIV | 0.75 ～ 100 |
USH-KIV110（耐熱電気機器用ビニル絶縁電線）とは
当社の H-KIV に使用する塩化ビニルコンパウンドのうち，
一般財団法人電気安全環境研究所（JET）により電気用品安全法に規定する絶縁物の使用温度の上限値が
110℃ として登録済みの材料を用いたものを，当社呼称で USH-KIV110 と呼びます（US記号は当社の呼称）。
- USH-KIV110は，600V以下の機器の内部配線，特に発熱する箇所の配線に適し，許容電流の拡大や安全性の向上に寄与します。
- 機器内配線に限り110℃まで使用が可能です。
- 一部，このコンパウンドを使用していないH-KIVがあります。
定格
| 型式 | 連続使用温度 | 定格電圧 |
|---|---|---|
| KIV | 最高 60℃ | 600V |
| H-KIV | 最高 75℃ | 600V |
| USH-KIV | 最高 110℃（機器内配線に限る） | 600V |
絶縁体規定
絶縁体は導体の上に構造表に示す厚さのビニルを被覆する。その絶縁体の平均厚さは構造表の値の90%以上とし，最小厚さは構造表の値の80%以上でなければならない。
構造表
| 導体 | ビニル 厚さ [mm] | 仕上げ 外径 [mm] ※1 | 導体抵抗 (20℃) [Ω/km以下] | 耐電圧 (水中) [V] | 許容電流 空中一条配線 | 絶縁抵抗 [MΩ・km以上] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称 断面積 [mm²] | 構成 | (周囲温度30℃以下) [A] ※2 | |||||||||||
| 素線数 [本] | 線径 [mm] | 外径 [mm] | AC | TA | KIV | H-KIV | 20℃ | KIV 60℃ | H-KIV 75℃ | ||||
| 0.3 ※3 | 12 | 0.18 | 0.7 | 0.55 | 1.8 | 61.1 | 64.4 | 1500 | 6 | 7 | 50 | 0.2 | 0.05 |
| 0.5 ※3 | 20 | 0.18 | 0.9 | 0.8 | 2.5 | 36.7 | 38.6 | 1500 | 10 | 12 | 50 | 0.2 | 0.05 |
| 0.75 | 30 | 0.18 | 1.1 | 0.8 | 2.7 | 24.4 | 25.8 | 1500 | 13 | 15 | 50 | 0.2 | 0.05 |
| 1.25 | 50 | 0.18 | 1.5 | 0.8 | 3.1 | 14.7 | 15.5 | 1500 | 18 | 21 | 50 | 0.2 | 0.05 |
| 2 | 37 | 0.26 | 1.8 | 0.8 | 3.4 | 9.50 | 9.91 | 1500 | 24 | 28 | 50 | 0.15 | 0.05 |
| 3.5 | 45 | 0.32 | 2.5 | 0.8 | 4.1 | 5.09 | 5.38 | 1500 | 35 | 41 | 50 | 0.15 | 0.05 |
| 5.5 | 70 | 0.32 | 3.1 | 1.0 | 5.1 | 3.27 | 3.46 | 1500 | 50 | 56 | 50 | 0.15 | 0.05 |
| 8 | 50 | 0.45 | 3.7 | 1.2 | 6.1 | 2.32 | 2.45 | 1500 | 60 | 72 | 50 | 0.15 | 0.05 |
| 14 | 88 | 0.45 | 4.9 | 1.4 | 7.7 | 1.32 | 1.39 | 2000 | 88 | 105 | 40 | 0.1 | 0.04 |
| 22 | 7/20 | 0.45 | 7.0 | 1.6 | 10.5 | 0.844 | 0.892 | 2000 | 124 | 148 | 40 | 0.1 | 0.04 |
| 30 | 7/27 | 0.45 | 8.1 | 1.6 | 11.5 | 0.625 | 0.661 | 2000 | 150 | 179 | 40 | 0.1 | 0.04 |
| 38 | 7/34 | 0.45 | 9.1 | 1.8 | 13.0 | 0.496 | 0.525 | 2500 | 176 | 209 | 40 | 0.1 | 0.04 |
| 50 | 19/16 | 0.45 | 10.4 | 1.8 | 14.0 | 0.389 | 0.411 | 2500 | 206 | 246 | 30 | 0.1 | 0.03 |
| 60 | 19/20 | 0.45 | 11.6 | 1.8 | 15.5 | 0.311 | 0.329 | 2500 | 239 | 285 | 30 | 0.07 | 0.03 |
| 80 | 19/27 | 0.45 | 13.5 | 2.0 | 17.5 | 0.230 | 0.243 | 2500 | 291 | 347 | 30 | 0.07 | 0.03 |
| 100 | 19/34 | 0.45 | 15.2 | 2.0 | 19.5 | 0.183 | 0.193 | 2500 | 339 | 405 | 30 | 0.07 | 0.03 |
| 125 ※3 | 19/42 | 0.45 | 16.8 | 2.2 | 22.0 | 0.149 | 0.156 | 3000 | 387 | 462 | 30 | 0.07 | 0.03 |
| 150 ※3 | 27/34 | 0.45 | 18.7 | 2.2 | 24.0 | 0.129 | 0.136 | 3000 | 428 | 511 | 20 | 0.05 | 0.02 |
| 200 ※3 | 37/34 | 0.45 | 21.2 | 2.4 | 26.0 | 0.0939 | 0.0993 | 3000 | 495 | 575 | 20 | 0.05 | 0.02 |
| 250 ※3 | 37/42 | 0.45 | 23.6 | 2.4 | 29.3 | 0.0760 | 0.0803 | 3000 | 566 | 658 | 20 | 0.05 | 0.02 |
| 325 ※3 | 19/108 | 0.45 | 27.0 | 2.6 | 33.0 | 0.0581 | 0.0608 | 3000 | 671 | 779 | 20 | 0.05 | 0.02 |
※1：数値はおおよその値。※2：当社計算値。※3：規格外。
特性
| 項目 | KIV | (US) H-KIV | |
|---|---|---|---|
| 耐電圧 | 水中 | 構造表の値に１分間耐えること | |
| 引張強さ | 10MPa以上 | ||
| 伸び | 100%以上 | 120%以上 | |
| 耐加熱性 (引張強さ) | 加熱前の値の85%以上 ※1 | 加熱前の値の90%以上 ※2 | |
| 耐加熱性 (伸び) | 加熱前の値の80%以上 ※1 | 加熱前の値の75%以上 ※2 | |
| 耐油性 (引張強さ) | 8mm² 以下 | 浸油前の85%以上 | |
| 14mm² 以上 | 浸油前の80%以上 | ||
| 耐油性 (伸び) | 8mm² 以下 | 浸油前の85%以上 | |
| 14mm² 以上 | 浸油前の60%以上 | ||
| 耐巻付加熱性 | 表面にひび，割れを生じないこと | ||
| 耐低温巻付性 | 表面にひび，割れを生じないこと | ||
| 耐加熱収縮性 | 3%以下 | ||
| 耐加熱変形性 | 厚さの減少率50%以下 | 厚さの減少率30%以下 | |
| 耐燃性 | 60秒以内に自然に消えること | ||
※1：100℃，48時間加熱。※2：120℃，120時間加熱。
表示

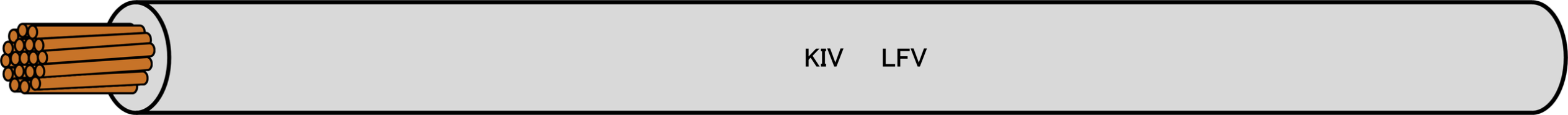

KIV（0.5mm²）
※公称断面積0.3mm²は表示なし。

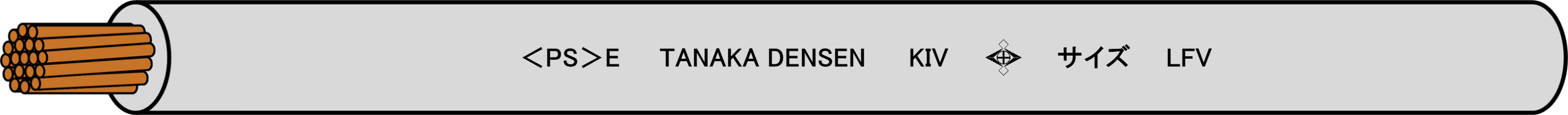

KIV（0.75～100mm²）
※公称断面積30mm²はサイズ表記なし。

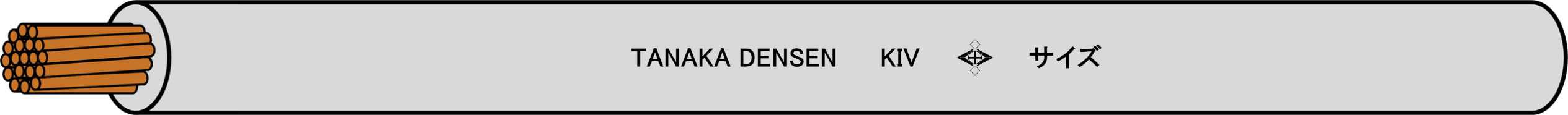

KIV（125～325mm²）
※公称断面積125mm²はサイズ表記なし。

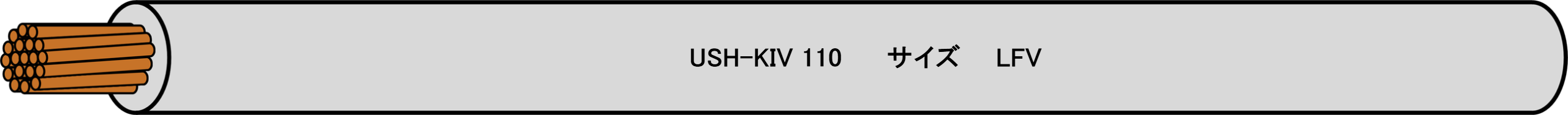

USH-KIV（H-KIV）（0.5mm²）
※公称断面積0.3mm²は表示なし。

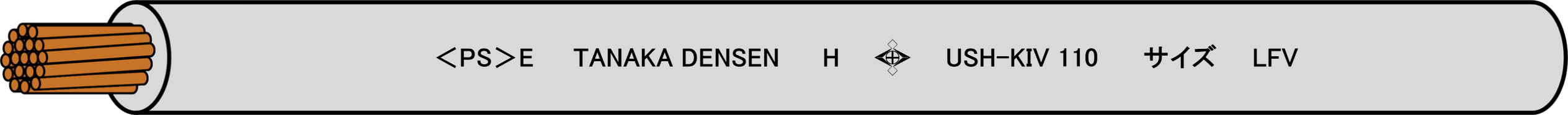

USH-KIV（H-KIV）（0.75～100mm²）

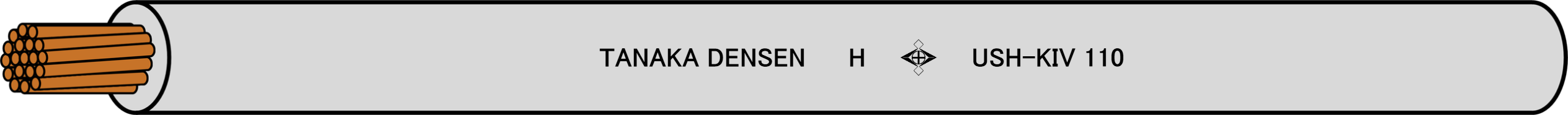

USH-KIV（H-KIV）（125～325mm²）
在庫情報
下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
サイズ・仕様等により端尺での販売にも対応しております。
記載のないサイズ・色については，お問い合わせください。
KIV
| 公称断面積 [mm²] | 標準長 [m] | 導体 | 在庫色 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.3 | 200 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 0.5 | 200 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 0.75 | 200 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 1.25 | 200 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 2.0 | 200 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 3.5 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 5.5 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 8 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 14 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | - | - | - | 水 |
| 22 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 30 | 100 | AC | 赤 | - | - | 黒 | - | - | - | - | - | - | - | - | - |
| 38 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 60 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 80 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 100 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 150 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 200 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 250 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 325 | 100 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
H-KIV
| 公称断面積 [mm²] | 標準長 [m] | 導体 | 在庫色 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.3 | 200 | TA | - | 青 | - | - | - | - | - | - | - | - | - | - | - |
| 0.5 | 200 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 0.75 | 200 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 1.25 | 200 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 2.0 | 200 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 3.5 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 5.5 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 8 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 14 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 22 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 38 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 60 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 100 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 150 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 200 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 250 | 100 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
