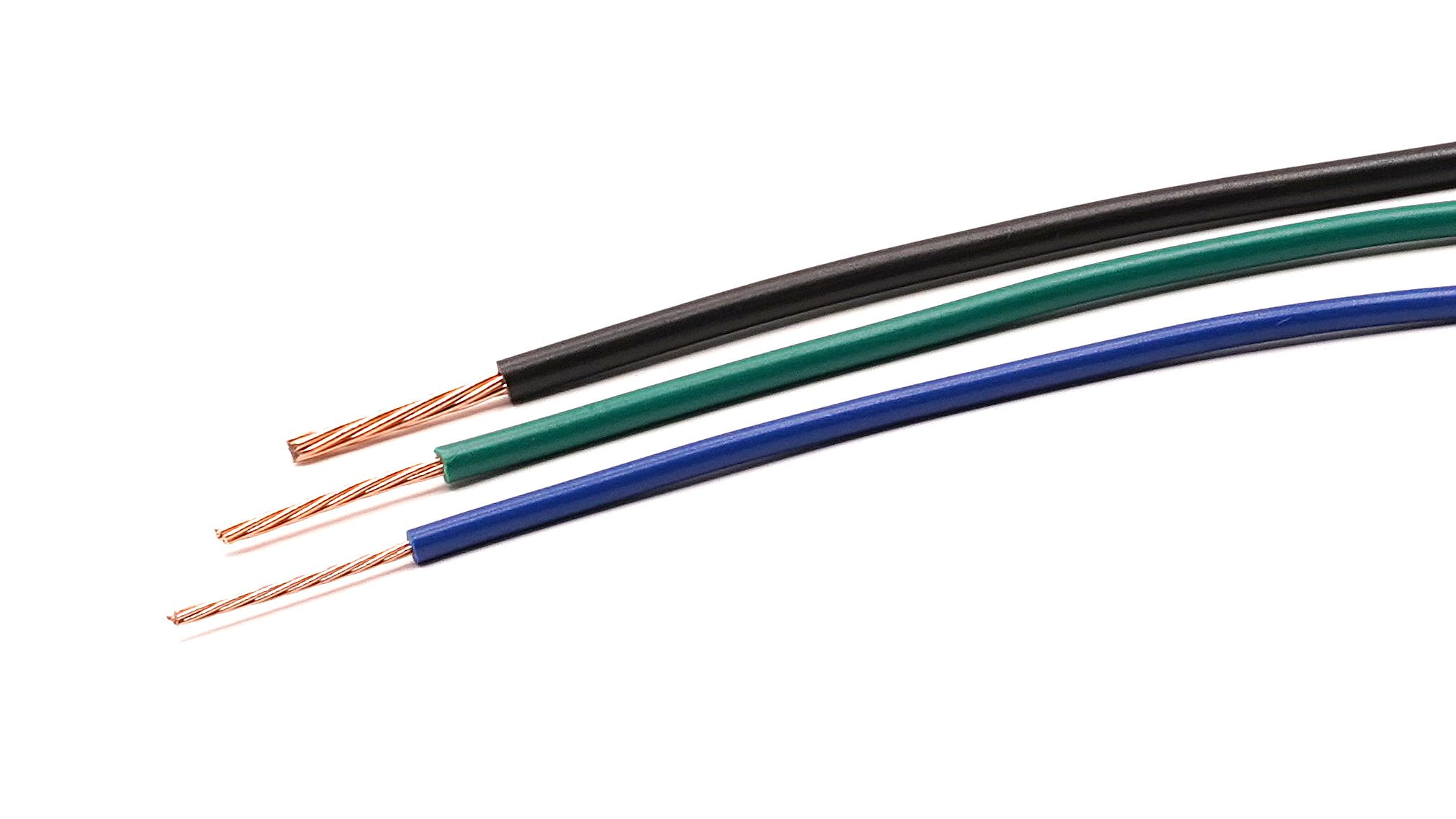

IV / H-IV（USH-IV110）
交流600V以下の屋内配線や盤内配線に用いる600Vビニル絶縁電線（IV）と耐熱タイプ（H-IV）。
IV / H-IV（USH-IV110）
600Vビニル絶縁電線 / 耐熱600Vビニル絶縁電線
交流600V以下の一般電気工作物や電気機器用配線。屋内配線や盤内配線，スイッチの渡り線など，幅広い用途に対応するビニル絶縁電線です。
主な用途
一般電気工作物の屋内配線，分電盤・制御盤内の固定配線，電気機器内配線。
仕様オプション
絶縁体の色は，在庫にない色でも13色すべてを製造できます。
構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。
詳細はお問い合わせください。
規格・承認
| 型式 | ＜PS＞E 承認範囲 [mm²] |
|---|---|
| IV | 0.9～8mm²（より線），φ0.8～3.2mm（単線） |
| H-IV | 0.9～8mm²（より線），φ0.8～3.2mm（単線） |
USH-IV110（耐熱600Vビニル絶縁電線）とは
当社の H-IV に使用する塩化ビニルコンパウンドのうち，
一般財団法人電気安全環境研究所（JET）により電気用品安全法に規定する絶縁物の使用温度の上限値が
110℃ として登録済みの材料を用いたものを，当社呼称で USH-IV110 と呼びます（US記号は当社の呼称）。
- USH-IV110は，一般の耐熱600Vビニル絶縁電線よりも許容電流が高くとれるほか，長期間の使用でも高い信頼性を発揮します。
- 機器内配線に限り110℃まで使用が可能です。
- 一部，このコンパウンドを使用していないH-IVもあります。
定格
| 型式 | 連続使用温度 | 定格電圧 |
|---|---|---|
| IV | 最高 60℃ | 600V |
| H-IV | 最高 75℃ | 600V |
| USH-IV | 最高 110℃（機器内配線に限る） | 600V |
絶縁体規定
絶縁体は導体の上に構造表に示す厚さのビニルを被覆する。その絶縁体の平均厚さは構造表の値の90%以上とし，最小厚さは構造表の値の80%以上でなければならない。
構造表
| 導体 | ビニル 厚さ [mm] | 仕上げ 外径 [mm] ※1 | 導体抵抗 (20℃) [Ω/km以下] | 許容電流 空中一条配線 | 絶縁抵抗 [MΩ・km以上] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称 断面積 [mm²] | 構成 | (周囲温度30℃以下) [A] ※2 | ||||||||||
| 素線数 [本] | 素線径 [mm] | 導体外径 [mm] | AC | TA | IV | H-IV | 20℃ | IV 60℃ | H-IV 75℃ | |||
| 0.9 | 7 | 0.4 | 1.2 | 0.8 | 2.8 | 20.9 | 22.1 | 17 | 20 | 50 | 0.2 | 0.05 |
| 1.25 | 7 | 0.45 | 1.4 | 0.8 | 3.0 | 16.5 | 17.5 | 19 | 23 | 50 | 0.2 | 0.05 |
| 2.0 | 7 | 0.6 | 1.8 | 0.8 | 3.4 | 9.24 | 9.63 | 27 | 33 | 50 | 0.15 | 0.05 |
| 3.5 | 7 | 0.8 | 2.4 | 0.8 | 4.0 | 5.20 | 5.41 | 37 | 45 | 50 | 0.15 | 0.05 |
| 5.5 | 7 | 1.0 | 3.0 | 1.0 | 5.0 | 3.33 | 3.47 | 49 | 59 | 50 | 0.15 | 0.05 |
| 8 | 7 | 1.2 | 3.6 | 1.2 | 6.0 | 2.31 | 2.41 | 61 | 74 | 50 | 0.15 | 0.05 |
| － | 1 | 0.8 | 0.8 | 0.8 | 2.4 | 35.7 | 37.2 | 10 ※3 | 11 ※3 | 50 | 0.2 | 0.05 |
| － | 1 | 0.9 | 0.9 | 0.8 | 2.5 | 28.2 | 29.4 | 11 ※3 | 13 ※3 | 50 | 0.2 | 0.05 |
| － | 1 | 1.0 | 1.0 | 0.8 | 2.6 | 22.8 | 23.8 | 16 | 19 | 50 | 0.2 | 0.05 |
| － | 1 | 1.2 | 1.2 | 0.8 | 2.8 | 15.8 | 16.5 | 19 | 23 | 50 | 0.2 | 0.05 |
| － | 1 | 1.6 | 1.6 | 0.8 | 3.2 | 8.92 | 9.29 | 27 | 33 | 50 | 0.2 | 0.05 |
| － | 1 | 2.0 | 2.0 | 0.8 | 3.6 | 5.65 | 5.83 | 35 | 42 | 50 | 0.15 | 0.05 |
| － | 1 | 2.6 | 2.6 | 1.0 | 4.6 | 3.35 | 3.45 | 48 | 58 | 50 | 0.15 | 0.05 |
| － | 1 | 3.2 | 3.2 | 1.2 | 5.6 | 2.21 | 2.28 | 62 | 75 | 50 | 0.15 | 0.05 |
※1：数値はおおよその値。※2：内線規程（JEAC 8001-2022）より。※3：当社計算値。
特性
| 項目 | IV | (US) H-IV | |
|---|---|---|---|
| 耐電圧 | 水中 | 1500Vに１分間耐えること | |
| 引張強さ | 10MPa以上 | ||
| 伸び | 100%以上 | 120%以上 | |
| 耐加熱性 (引張強さ) | 加熱前の値の85%以上 ※1 | 加熱前の値の90%以上 ※2 | |
| 耐加熱性 (伸び) | 加熱前の値の80%以上 ※1 | 加熱前の値の75%以上 ※2 | |
| 耐油性 (引張強さ) | 浸油前の85%以上 | ||
| 耐油性 (伸び) | 浸油前の85%以上 | ||
| 耐巻付加熱性 | 表面にひび，割れを生じないこと | ||
| 耐低温巻付性 | 表面にひび，割れを生じないこと | ||
| 耐加熱収縮性 | 3%以下 | ||
| 耐加熱変形性 | 厚さの減少率50%以下 | 厚さの減少率30%以下 | |
| 耐燃性 | 60秒以内に自然に消えること | ||
※1：100℃，48時間加熱。※2：120℃，120時間加熱。
表示

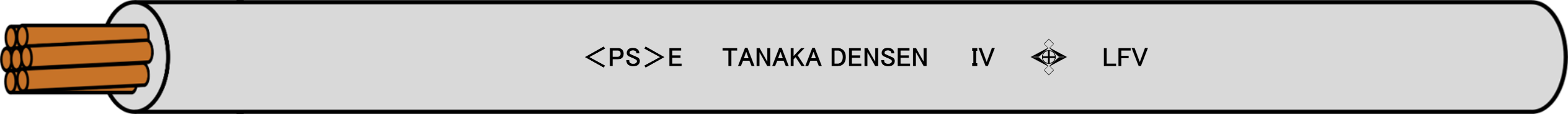

IV

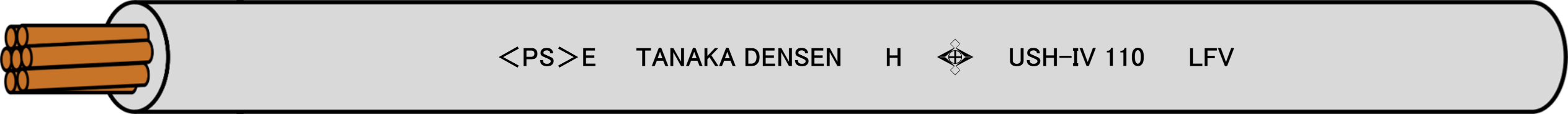

USH-IV（H-IV）
在庫情報
下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
サイズ・仕様等により端尺での販売にも対応しております。
記載のないサイズ・色については，お問い合わせください。
IV
| 公称断面積 [mm²] | 標準長 [m] | 導体 | 在庫色 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.25 | 300 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 2 | 300 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | - | - | - | - |
| 3.5 | 300 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 5.5 | 300 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | 柿 | - | - | - | - |
| 8.0 | 300 | AC | 赤 | 青 | - | - | - | - | - | - | - | - | - | - | - |
H-IV
| 公称断面積 [mm²] | 標準長 [m] | 導体 | 在庫色 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.9 | 300 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | 茶 | 柿 |
| 1.25 | 300 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 |
| 2.0 | 300 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 |
| 3.5 | 300 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - |
| 5.5 | 300 | TA | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | 柿 |
| 8.0 | 300 | TA | 赤 | 青 | - | 黒 | 白 | - | - | - | - |
| φ1.0（単線） | 500 | AC | - | - | - | 黒 | 白 | - | - | - | - |
