電気用硬銅線
断面が円形の硬質な電気用銅線（硬銅線）。0.03mmから対応。
電気用硬銅線

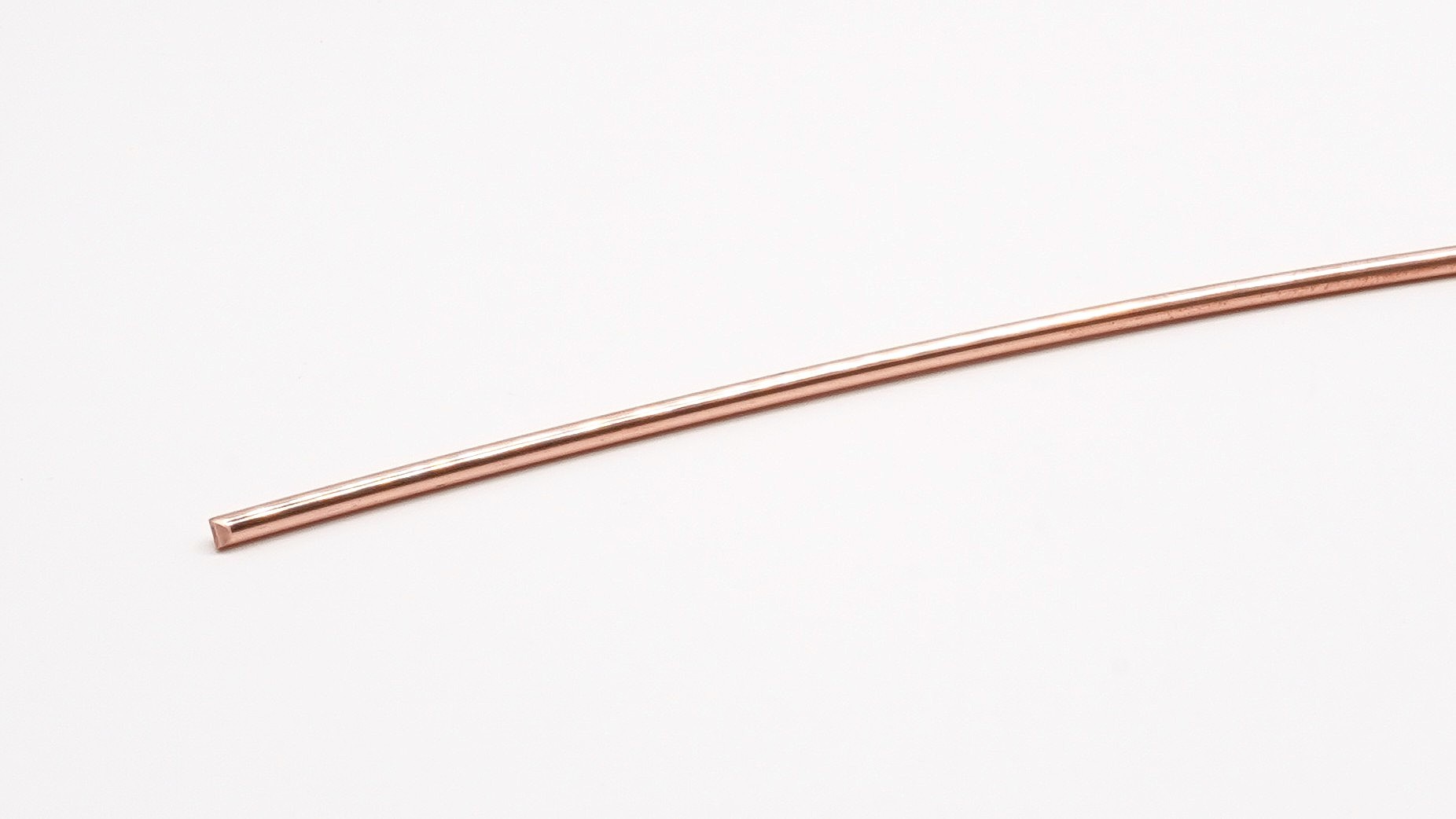

電気用硬銅線は，断面が円形の硬質な電気用銅線です。
H（HC）：電気用硬銅線（Hard Drawn Copper Wires）
仕様オプション
当社では，0.03mmから取り扱い可能です。
詳細はお問い合わせください。
外観
表面が滑らかで，きず，さび，裂け目，その他実用上有害な欠点があってはならない。また，線には接続点を設けてはならない。ただし，線引作業により完全に仕上げられたものについては，この限りではない。
構造表（JIS C 3101:1994準拠）
| 外径 [mm] | 外径の許容差 [mm] | 引張強さ [MPa(kgf/mm²)] | 伸び [%] | 導電率 [%] | 参考 | |||
|---|---|---|---|---|---|---|---|---|
| 断面積 [mm²] | 質量 [kg/km] | 引張荷重 [N(kgf)] | 電気抵抗 [Ω/km] | |||||
| 0.4 | ±0.01 | 458 (46.7) 以上 ※1 | 0.34以上 | 96.0以上 | 0.1257 | 1.117 | 57.57 (5.87) 以上 ※1 | 142.9 |
| 0.45 | ±0.01 | 457 (46.6) 以上 ※1 | 0.35以上 | 96.0以上 | 0.159 | 1.414 | 72.66 (7.41) 以上 ※1 | 113 |
| 0.5 | ±0.01 | 456 (46.5) 以上 ※1 | 0.36以上 | 96.0以上 | 0.1964 | 1.746 | 89.56 (9.13) 以上 ※1 | 91.44 |
| 0.55 | ±0.02 | 456 (46.5) 以上 ※1 | 0.37以上 | 96.0以上 | 0.2376 | 2.112 | 108.3 (11.0) 以上 ※1 | 75.59 |
| 0.6 | ±0.02 | 455 (46.4) 以上 ※1 | 0.38以上 | 96.0以上 | 0.2827 | 2.513 | 128.6 (13.1) 以上 ※1 | 63.53 |
| 0.65 | ±0.02 | 455 (46.4) 以上 ※1 | 0.40以上 | 96.0以上 | 0.3318 | 2.95 | 151.0 (15.4) 以上 ※1 | 54.13 |
| 0.7 | ±0.02 | 454 (46.3) 以上 ※1 | 0.41以上 | 96.0以上 | 0.3848 | 3.421 | 174.7 (17.8) 以上 ※1 | 46.67 |
| 0.8 | ±0.02 | 453 (46.2) 以上 ※1 | 0.43以上 | 96.0以上 | 0.5027 | 4.469 | 227.7 (23.2) 以上 ※1 | 35.73 |
| 0.9 | ±0.02 | 452 (46.1) 以上 ※1 | 0.46以上 | 96.0以上 | 0.6362 | 5.656 | 287.6 (29.3) 以上 ※1 | 28.23 |
| 1 | ±0.03 | 451 (46.0) 以上 ※1 | 0.48以上 | 96.0以上 | 0.7854 | 6.982 | 354.2 (36.1) 以上 ※1 | 22.87 |
| 1.2 | ±0.03 | 449 (45.8) 以上 ※1 | 0.53以上 | 96.0以上 | 1.131 | 10.05 | 507.8 (51.8) 以上 ※1 | 15.88 |
| 1.4 | ±0.03 | 447 (45.6) 以上 ※1 | 0.58以上 | 96.0以上 | 1.539 | 13.68 | 687.9 (70.1) 以上 ※1 | 11.67 |
| 1.6 | ±0.03 | 445 (45.4) 以上 ※1 | 0.62以上 | 96.0以上 | 2.011 | 17.88 | 894.9 (91.3) 以上 ※1 | 8.931 |
| 1.8 | ±0.03 | 442 (45.1) 以上 ※1 | 0.67以上 | 96.0以上 | 2.545 | 22.63 | 1125 (115) 以上 ※1 | 7.057 |
| 2 | ±0.03 | 440 (44.9) 以上 ※1 | 0.72以上 | 97.0以上 | 3.142 | 27.93 | 1382 (141) 以上 ※1 | 5.657 |
| 2.3 | ±0.03 | 437 (44.6) 以上 ※1 | 0.79以上 | 97.0以上 | 4.155 | 36.94 | 1816 (185) 以上 ※1 | 4.278 |
| 2.6 | ±0.03 | 434 (44.3) 以上 ※1 | 0.86以上 | 97.0以上 | 5.309 | 47.2 | 2304 (235) 以上 ※1 | 3.348 |
| 2.9 | ±0.03 | 431 (43.9) 以上 ※1 | 0.94以上 | 97.0以上 | 6.605 | 58.72 | 2847 (290) 以上 ※1 | 2.691 |
| 3.2 | ±0.04 | 427 (43.5) 以上 ※1 | 1.01以上 | 97.0以上 | 8.042 | 71.49 | 3434 (350) 以上 ※1 | 2.21 |
| 3.5 | ±0.04 | 424 (43.2) 以上 ※1 | 1.08以上 | 97.0以上 | 9.621 | 85.53 | 4079 (416) 以上 ※1 | 1.847 |
| 3.7 | ±0.04 | 422 (43.0) 以上 ※1 | 1.13以上 | 97.0以上 | 10.75 | 95.57 | 4536 (463) 以上 ※1 | 1.653 |
| 4 | ±0.04 | 419 (42.7) 以上 ※1 | 1.20以上 | 97.0以上 | 12.57 | 111.7 | 5267 (537) 以上 ※1 | 1.414 |
| 4.3 | ±0.04 | 415 (42.3) 以上 ※1 | 1.27以上 | 97.0以上 | 14.52 | 129.1 | 6026 (614) 以上 ※1 | 1.224 |
| 4.5 | ±0.04 | 413 (42.1) 以上 ※1 | 1.32以上 | 97.0以上 | 15.9 | 141.4 | 6567 (670) 以上 ※1 | 1.118 |
| 5 | ±0.04 | 408 (41.6) 以上 ※1 | 1.44以上 | 97.0以上 | 19.64 | 174.6 | 8013 (817) 以上 ※1 | 0.905 |
| 5.5 | ±0.04 | 402 (41.0) 以上 ※1 | 1.56以上 | 97.0以上 | 23.76 | 211.2 | 9552 (974) 以上 ※1 | 0.7481 |
| 6 | ±0.06 | 397 (40.5) 以上 ※1 | 1.68以上 | 97.0以上 | 28.27 | 251.3 | 11220 (1140) 以上 ※1 | 0.6287 |
| 6.5 | ±0.06 | 392 (40.0) 以上 ※1 | 1.80以上 | 97.0以上 | 33.18 | 295 | 13010 (1330) 以上 ※1 | 0.5357 |
| 7 | ±0.06 | 386 (39.4) 以上 ※1 | 1.92以上 | 97.0以上 | 38.48 | 342.1 | 14850 (1510) 以上 ※1 | 0.4619 |
| 8 | ±0.06 | 376 (38.3) 以上 ※1 | 2.16以上 | 97.0以上 | 50.27 | 446.9 | 18900 (1930) 以上 ※1 | 0.3536 |
| 9 | ±0.06 | 365 (37.2) 以上 ※1 | 2.40以上 | 97.0以上 | 63.62 | 565.6 | 23220 (2370) 以上 ※1 | 0.2794 |
| 10 | ±0.06 | 354 (36.1) 以上 ※1 | 2.64以上 | 97.0以上 | 78.54 | 698.2 | 27800 (2830) 以上 ※1 | 0.2263 |
| 12 | ±0.06 | 332 (33.9) 以上 ※1 | 3.12以上 | 97.0以上 | 113.1 | 1005 | 37550 (3830) 以上 ※1 | 0.1572 |
※1：この表の数値は，20℃におけるものとする。※2：断面積，質量，引張荷重および電気抵抗は，径の許容差0に対するものとする。※3：密度は1cm3につき8.89gとする。
