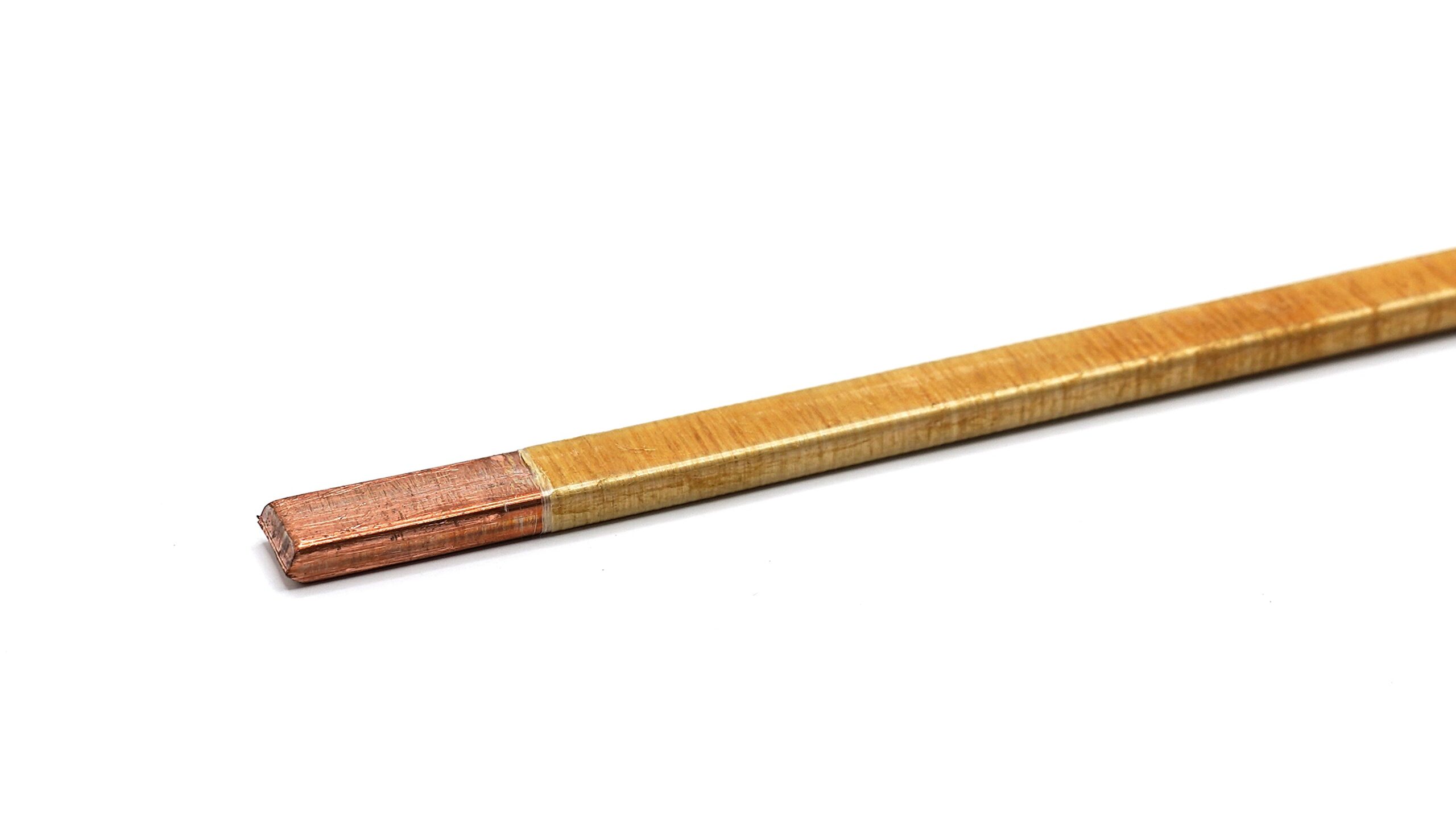

ガラス巻平角銅線

平角銅線にガラス糸を二重に巻き，ワニス処理したガラス巻平角銅線。B種・F種・H種に対応し，トランス・モーターの巻線に。

ガラス巻平角銅線

RoHS2 対応

ガラス巻平角銅線は，3号，または4号平角銅線（JIS C 3104）に，JIS R 3413（ガラス糸）に規定する無アルカリガラス糸，または同等以上の品質をもつガラス糸を，相互反対方向に二重に緊密に横巻きし，絶縁ワニスの含浸・焼き付け処理を行った線です。
B種・F種またはH種に適した絶縁ワニスが選択可能です。

DGC

種類	記号	許容最高温度
B種二重ガラス巻平角銅線	B-DGC	130℃
F種二重ガラス巻平角銅線	F-DGC	155℃
H種二重ガラス巻平角銅線	H-DGC	180℃

主な用途

トランス・リアクトルの平角巻線，モーター巻線，電源機器の高密度コイル。

仕様オプション

当社では，導体をアルミ線としたガラス巻平角線も製造可能です。
また，表にないサイズについてもご相談ください。
詳細はお問い合わせください。

外観

きずやはなはだしいガラス糸の巻きむらやけばがあってはならない。
はなはだしい色むらやでこぼこがあってはならない。また，つめでこすって容易に絶縁被覆がはがれてはならない。

絶縁破壊電圧

※試験方法は，JIS C 3006の6（2.1）による。

導体標準幅	絶縁破壊電圧
2.0mm以上，3.0mm未満	450V以上
3.0mm以上，5.0mm未満	500V以上
5.0mm以上，16.0mm未満	550V以上

最小絶縁厚さ

幅 [mm]	最小絶縁厚（片側） [mm]
2.0～2.8	0.09
3.0～4.5	0.1
5.0～7.5	0.12
8.0～12.0	0.14
13.0～16.0	0.16

製造可能サイズ

	幅 [mm]	2.0	2.2	2.4	2.6	2.8	3.0	3.2	3.5	4.0	4.5	5.0	5.5	6.0	6.5	7.0	7.5	8.0	8.5	9.0	9.5	10.0	11.0	12.0	13.0	14.0	15.0	16.0
厚さ [mm]	許容差 [mm]	±0.05	±0.05	±0.05	±0.07	±0.07	±0.07	±0.07	±0.07	±0.07	±0.07	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.10	±0.15	±0.15	±0.15	±0.15	±0.15	±0.15	±0.15
0.8	±0.035						1.18	1.18	1.18	1.18	1.18	1.23	1.23	1.23
0.9	±0.035						1.28	1.28	1.28	1.28	1.28	1.33	1.33	1.33
1	±0.035	1.35	1.35	1.35	1.35	1.35	1.38	1.38	1.38	1.38	1.38	1.43	1.43	1.43	1.43	1.43	1.43	1.48
1.2	±0.05	1.56	1.56	1.56	1.56	1.56	1.59	1.59	1.59	1.59	1.59	1.64	1.64	1.64	1.64	1.64	1.64	1.69	1.69	1.69	1.69	1.69	1.69	1.69
1.4	±0.05	1.76	1.76	1.76	1.76	1.76	1.79	1.79	1.79	1.79	1.79	1.84	1.84	1.84	1.84	1.84	1.84	1.89	1.89	1.89	1.89	1.89	1.89	1.89	1.94	1.94	1.94	1.94
1.6	±0.05	1.96	1.96	1.96	1.96	1.96	1.99	1.99	1.99	1.99	1.99	2.04	2.04	2.04	2.04	2.04	2.04	2.09	2.09	2.09	2.09	2.09	2.09	2.09	2.14	2.14	2.14	2.14
1.8	±0.05	2.16	2.16	2.16	2.16	2.16	2.19	2.19	2.19	2.19	2.19	2.24	2.24	2.24	2.24	2.24	2.24	2.29	2.29	2.29	2.29	2.29	2.29	2.29	2.34	2.34	2.34	2.34
2	±0.05			2.36	2.36	2.36	2.39	2.39	2.39	2.39	2.39	2.44	2.44	2.44	2.44	2.44	2.44	2.49	2.49	2.49	2.49	2.49	2.49	2.49	2.54	2.54	2.54	2.54
2.2	±0.05					2.56	2.59	2.59	2.59	2.59	2.59	2.64	2.64	2.64	2.64	2.64	2.64	2.69	2.69	2.69	2.69	2.69	2.69	2.69	2.74	2.74	2.74	2.74
2.4	±0.05						2.79	2.79	2.79	2.79	2.79	2.84	2.84	2.84	2.84	2.84	2.84	2.89	2.89	2.89	2.89	2.89	2.89	2.89	2.94	2.94	2.94	2.94
2.6	±0.07						3	3	3	3	3	3.05	3.05	3.05	3.05	3.05	3.05	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.15	3.15	3.15	3.15
2.8	±0.07						3.2	3.2	3.2	3.2	3.2	3.25	3.25	3.25	3.25	3.25	3.25	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.35	3.35	3.35	3.35
3	±0.07							3.4	3.4	3.4	3.4	3.45	3.45	3.45	3.45	3.45	3.45	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.55	3.55	3.55	3.55
3.2	±0.07								3.6	3.6	3.6	3.65	3.65	3.65	3.65	3.65	3.65	3.7	3.7	3.7	3.7	3.7	3.7	3.7	3.75	3.75	3.75	3.75
3.5	±0.07									3.9	3.9	3.95	3.95	3.95	3.95	3.95	3.95	4	4	4	4	4	4	4	4.05	4.05	4.05	4.05
4	±0.07										4.4	4.45	4.45	4.45	4.45	4.45	4.45	4.5	4.5	4.5	4.5	4.5	4.5	4.5	4.55	4.55	4.55	4.55
4.5	±0.07											4.95	4.95	4.95	4.95	4.95	4.95	5	5	5	5	5	5	5	5.05	5.05	5.05
