ガラス巻銅線

電気用軟銅線にガラス糸を巻き，ワニス処理したガラス巻銅線。B種・F種・H種，0.6〜6.0mmに対応。モーター・トランスの巻線に。

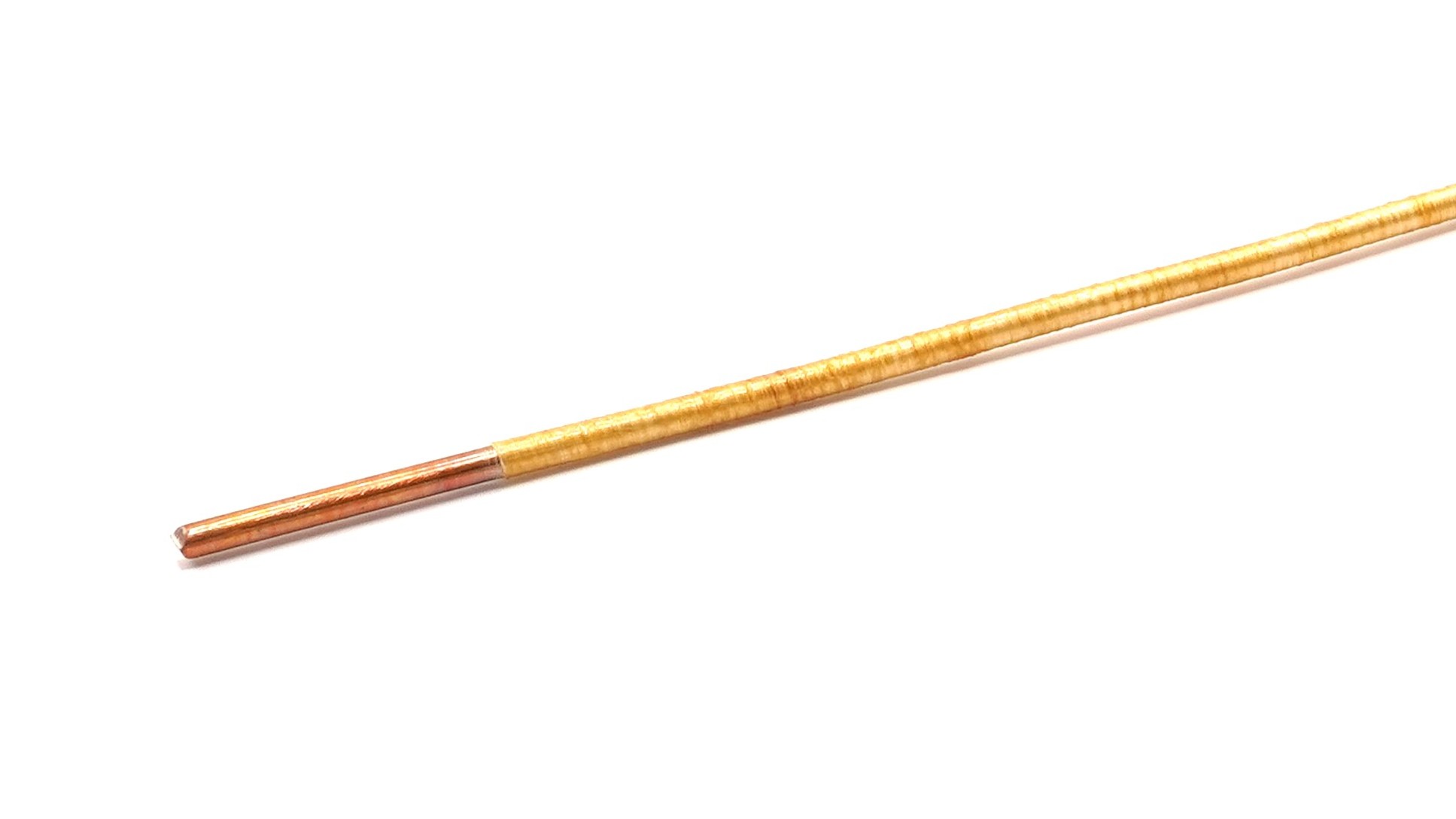

ガラス巻銅線

RoHS2 対応

ガラス巻銅線は，電気用軟銅線に，JIS R 3413（ガラス糸）に規定する無アルカリガラス糸，または同等以上の品質をもつガラス糸を，緊密に横巻きし，絶縁ワニスの含浸・焼き付け処理を行った線です。
ガラス糸の巻き方として，一重巻，または二重巻が選択可能です。
さらに，B種・F種またはH種に適した絶縁ワニスも選択可能です。

記号

種類	記号	許容最高温度
B種一重ガラス巻銅線	B-SGC	130℃
B種二重ガラス巻銅線	B-DGC	130℃
F種一重ガラス巻銅線	F-SGC	155℃
F種二重ガラス巻銅線	F-DGC	155℃
H種一重ガラス巻銅線	H-SGC	180℃
H種二重ガラス巻銅線	H-DGC	180℃

主な用途

モーター・トランスの巻線，電磁石コイル。

仕様オプション

当社では，0.6mmから6.0mmまで製造可能です。
また，銅パイプを導体としたガラス巻銅線も製造可能です。
詳細はお問い合わせください。

外観

きずやはなはだしいガラス糸の巻きむらやけばがあってはならない。
はなはだしい色むらやでこぼこがあってはならない。また，つめでこすって容易に絶縁被覆がはがれてはならない。

構造表

導体		一重ガラス(SGC)			二重ガラス(DGC)
外径 [mm]	外径の許容差 [mm]	絶縁厚 (最小値) [mm]	仕上外径 (最大値) [mm]	絶縁破壊電圧	絶縁厚 (最小値) [mm]	仕上外径 (最大値) [mm]	絶縁破壊電圧
0.8	±0.02	0.06	0.96	250V以上	0.1	1.08	400V以上
0.9	±0.02	0.06	1.06	250V以上	0.1	1.18	400V以上
1	±0.03	0.06	1.17	300V以上	0.1	1.29	500V以上
1.1	±0.03	0.06	1.27	300V以上	0.1	1.39	500V以上
1.2	±0.03	0.06	1.37	300V以上	0.1	1.49	500V以上
1.3	±0.03	0.06	1.49	350V以上	0.12	1.63	550V以上
1.4	±0.03	0.06	1.59	350V以上	0.12	1.73	550V以上
1.5	±0.03	0.06	1.69	350V以上	0.12	1.83	550V以上
1.6	±0.03	0.06	1.79	350V以上	0.12	1.93	550V以上
1.7	±0.03	0.06	1.89	350V以上	0.12	2.03	550V以上
1.8	±0.03	0.06	1.99	350V以上	0.12	2.13	550V以上
2	±0.03	0.06	2.19	350V以上	0.12	2.33	550V以上
2.3	±0.03	-	-	-	0.12	2.63	550V以上
2.6	±0.03	-	-	-	0.14	2.97	600V以上
2.9	±0.03	-	-	-	0.14	3.27	600V以上
3.2	±0.04	-	-	-	0.14	3.58	600V以上
