可とう軟銅より線
可とう性が必要な配線に用いる電気用導体。集合より線・複合より線・二重複合より線を掲載。

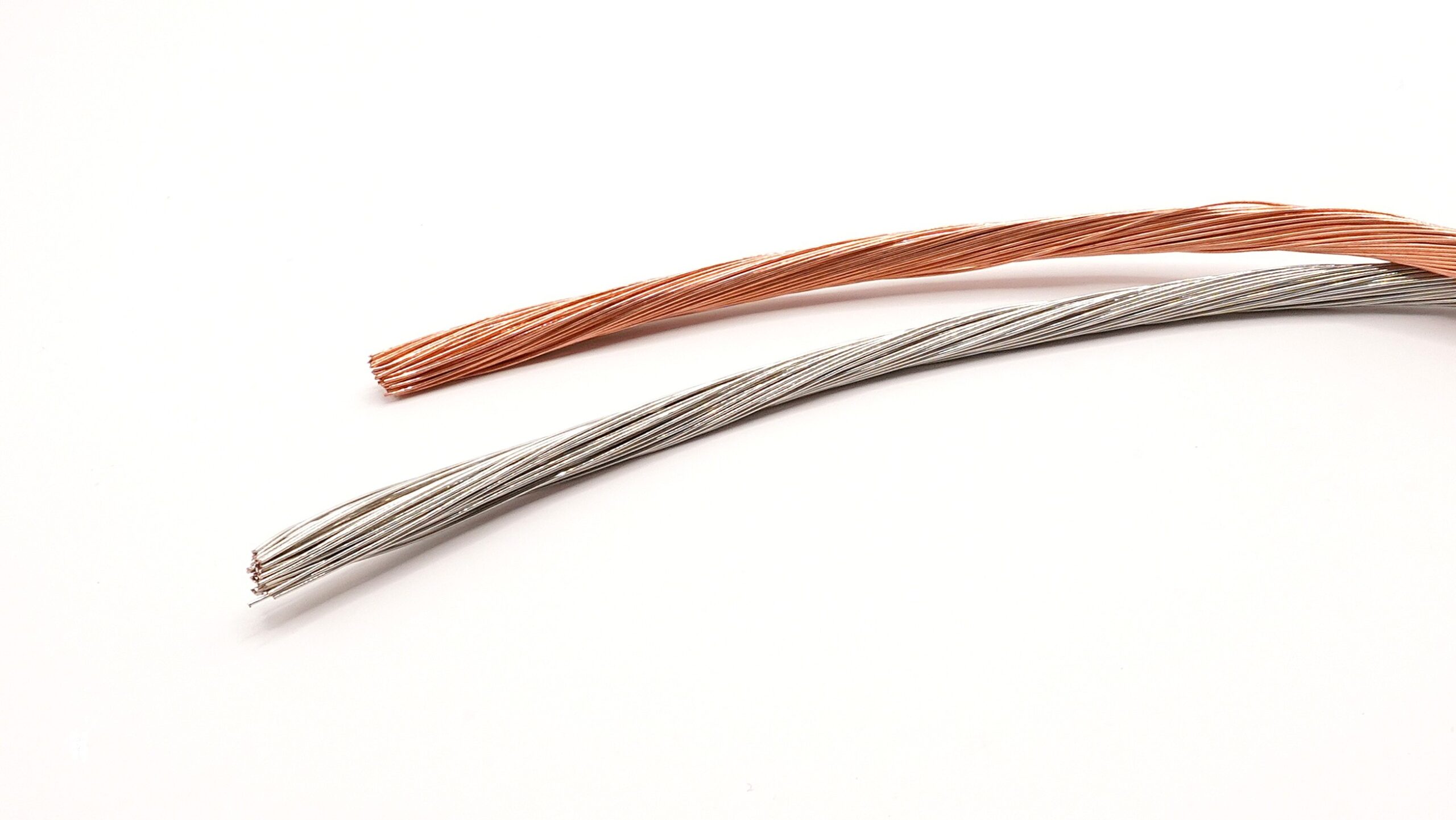

可とう軟銅より線
可とう性が必要な電気用導体に使用されています。
種類
- 集合軟銅より線
- 集合すずめっき軟銅より線
- 複合軟銅より線
- 複合すずめっき軟銅より線
- 二重複合軟銅より線
- 二重複合すずめっき軟銅より線
集合より線
素線をひとまとめにし，均一でむらのない状態で，緊密により合わせたものです。より方向はSより（右より）とします。ピッチは，より線外径の40倍以下とします。
複合より線
集合より線を，均一でむらのない状態で，緊密に同心円状により合わせたものです。より方向は各層で交互に反対とし，外層はSより（右より）とします。ピッチは外層において層心径の20倍以下とします。
二重複合より線
複合より線を，均一でむらのない状態で，緊密に同心円状により合わせたものです。より方向は各層で交互に反対とし，最外層はSより（右より）とします。ピッチは最外層において層心径の20倍以下とします。
仕様オプション
集合より線・（二重）複合より線について，表にない構成・サイズもご相談に応じます。
詳細はお問い合わせください。
より構造の用語定義
よりピッチ
層心径
より方向の種類
構造表（JCS 1222:2025準拠）
集合より線
| 公称断面積 [mm²] | 構成 | 電気抵抗 (20℃) [Ω/km以下] | ||||
|---|---|---|---|---|---|---|
| 素線数 [本] | 線径 [mm] | 外径 (約) [mm] | 計算断面積 [mm²] | A | TA | |
| 0.08 ※1 | 7 | 0.12 | 0.37 | 0.07917 | 227 | 239 |
| 0.1 ※1 | 10 | 0.12 | 0.44 | 0.1131 | 159 | 167 |
| 0.15 ※1 | 12 | 0.12 | 0.48 | 0.1357 | 132 | 139 |
| 0.2 ※1 | 7 | 0.18 | 0.55 | 0.1781 | 101 | 106 |
| 0.3 | 12 | 0.18 | 0.7 | 0.3054 | 58.8 | 61.9 |
| 0.5 | 20 | 0.18 | 0.9 | 0.509 | 35.3 | 37.1 |
| 0.5 ※1 | 7 | 0.32 | 0.96 | 0.563 | 31.5 | 33.2 |
| 0.75 | 30 | 0.18 | 1.1 | 0.7635 | 23.5 | 24.8 |
| 0.85 | 11 | 0.32 | 1.2 | 0.8846 | 20.3 | 21.4 |
| 1.25 | 50 | 0.18 | 1.5 | 1.273 | 14.1 | 14.9 |
| 1.25 | 16 | 0.32 | 1.5 | 1.287 | 13.8 | 14.5 |
| 2 | 37 | 0.26 | 1.8 | 1.964 | 9.14 | 9.52 |
| 2 | 26 | 0.32 | 1.9 | 2.091 | 8.47 | 8.95 |
| 3 | 41 | 0.32 | 2.4 | 3.297 | 5.37 | 5.67 |
| 3.5 | 45 | 0.32 | 2.5 | 3.619 | 4.89 | 5.17 |
| 5 ※1 | 65 | 0.32 | 3 | 5.228 | 3.39 | 3.58 |
| 5.5 | 35 | 0.45 | 3.1 | 5.565 | 3.18 | 3.36 |
| 5.5 | 70 | 0.32 | 3.1 | 5.629 | 3.15 | 3.32 |
| 8 | 50 | 0.45 | 3.7 | 7.95 | 2.23 | 2.35 |
| 14 | 88 | 0.45 | 4.9 | 13.99 | 1.27 | 1.34 |
※1：JCS 1222:2025 の規格外。
（二重）複合より線の構成（0.12mm構成）
| 種類 | 公称断面積 [mm²] | 構成 | 電気抵抗 (20℃) [Ω/km以下] | ||||
|---|---|---|---|---|---|---|---|
| 素線数 [本] | 線径 [mm] | 計算外径 (約) [mm] | 計算断面積 [mm²] | A | TA | ||
| 複合より線 | 0.75 ※1 | 7/9 | 0.12 | 1.2 | 0.7125 | 25.7 | 27.1 |
| 1.25 | 7/16 | 0.12 | 1.5 | 1.267 | 14.4 | 15.2 | |
| 2 | 7/25 | 0.12 | 2.1 | 1.979 | 9.25 | 9.74 | |
| 3.5 | 7/44 | 0.12 | 2.7 | 3.483 | 5.25 | 5.53 | |
| 5.5 | 7/70 | 0.12 | 3.6 | 5.542 | 3.3 | 3.48 | |
| 8 | 7/101 | 0.12 | 4.2 | 7.996 | 2.29 | 2.41 | |
| 14 ※1 | 7/182 | 0.12 | 5.6 | 14.4 | 1.27 | 1.34 | |
| 二重複合より線 | 22 ※1 | 7/7/40 | 0.12 | 6.7 | 22.17 | 0.842 | 0.886 |
| 30 ※1 | 19/7/20 | 0.12 | 7.8 | 30.08 | 0.62 | 0.653 | |
| 38 ※1 | 19/7/25 | 0.12 | 8.7 | 37.6 | 0.496 | 0.523 | |
| 38 ※1 | 7/7/69 | 0.12 | 8.8 | 38.24 | 0.488 | 0.514 | |
| 50 ※1 | 19/7/36 | 0.12 | 10.5 | 54.15 | 0.344 | 0.363 | |
| 50 ※1 | 7/7/90 | 0.12 | 10 | 49.87 | 0.374 | 0.394 | |
| 60 ※1 | 19/7/40 | 0.12 | 11 | 60.17 | 0.31 | 0.327 | |
| 60 ※1 | 7/7/108 | 0.12 | 11 | 59.85 | 0.312 | 0.328 | |
※1：JCS 1222:2025 の規格外。※2：（二重）複合より線の表にない構成・サイズをご要望の場合は，ご相談に応じます。
（二重）複合より線の構成（0.45mm構成）
| 種類 | 公称断面積 [mm²] | 構成 | 電気抵抗 (20℃) [Ω/km以下] | ||||
|---|---|---|---|---|---|---|---|
| 素線数 [本] | 線径 [mm] | 計算外径 (約) [mm] | 計算断面積 [mm²] | A | TA | ||
| 複合より線 | 22 | 7/20 | 0.45 | 7 | 22.26 | 0.811 | 0.857 |
| 30 | 7/27 | 0.45 | 8.1 | 30.05 | 0.601 | 0.635 | |
| 38 | 7/34 | 0.45 | 9.1 | 37.84 | 0.477 | 0.504 | |
| 50 | 19/16 | 0.45 | 10.4 | 48.34 | 0.374 | 0.395 | |
| 60 | 19/20 | 0.45 | 11.6 | 60.42 | 0.299 | 0.316 | |
| 80 | 19/27 | 0.45 | 13.5 | 81.57 | 0.221 | 0.234 | |
| 100 | 19/34 | 0.45 | 15.2 | 102.7 | 0.176 | 0.186 | |
| 125 | 19/42 | 0.45 | 16.8 | 126.9 | 0.142 | 0.15 | |
| 150 | 27/34 | 0.45 | 18.7 | 146 | 0.124 | 0.131 | |
| 200 | 37/34 | 0.45 | 21.2 | 200 | 0.0903 | 0.0954 | |
| 250 | 37/42 | 0.45 | 23.6 | 247.1 | 0.0731 | 0.0772 | |
| 325 | 37/55 | 0.45 | 27 | 323.6 | 0.0558 | 0.059 | |
| 325 ※1 | 19/108 | 0.45 | 27 | 326.3 | 0.0553 | 0.0585 | |
※1：JCS 1222:2025 の規格外。※2：（二重）複合より線の表にない構成・サイズをご要望の場合は，ご相談に応じます。
