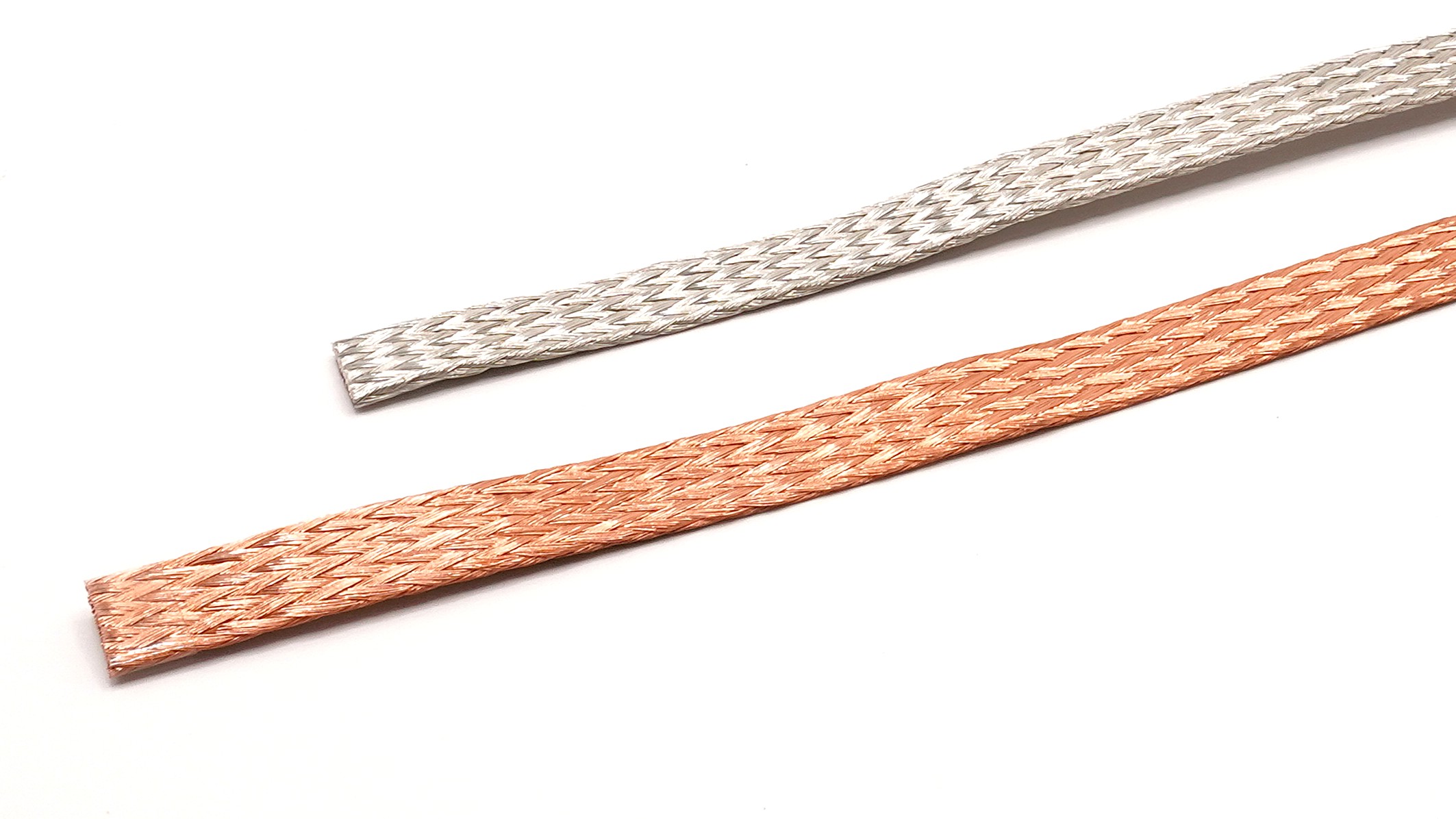

平編銅線
軟銅線・すずめっき軟銅線を平らに編組した平編銅線（BC・TBC）。可とう性を必要とする電気機器の接続部やアース線に。
BC / TBC
平編銅線は可とう性を必要とする電気導体として電気機器の接続部，アース線などの用途に適しています。
平編銅線
| 種類 | 記号 | 参考 |
|---|---|---|
| 平編銅線 | BC | 素線に裸軟銅線を使用したもの。 |
| 平編すずめっき銅線 | TBC | 素線にすずめっき軟銅線を使用したもの。 |
主な用途
大電流を必要とする電気機器の接続部，車輌用電装品用リード線，電解槽用リード線，バッテリーアース線，その他可とう性を必要とするリード線など。
仕様オプション
平編（すずめっき）銅線について，表にない構成・サイズもご相談に応じます。
詳細はお問い合わせください。
外観
表面が滑らかで，きず，さび，裂け目，その他実用上有害な欠点があってはならない。
品質
平編銅線は，素線を集束したものをむらなく均一に編組し，ひらたくしたもので，いちじるしい編みくずれや，素線のうきあがり，曲がりなど実用上有害な欠点があってはならない。
構造表（JCS 1236:2001準拠）
| 公称断面積 [mm²] | 構成 | 最大導体抵抗 (20℃) [Ω/km] ※3 | ||||
|---|---|---|---|---|---|---|
| 素線数 [本] ※4 | 線径 [mm] | 計算断面積 [mm²] | 仕上り寸法 (幅×厚さ・約) [mm] ※2 | BC | TBC | |
| 0.5 ※1 | 48 | 0.12 | 0.5429 | 1.7×0.4 | 38.9 | 41 |
| 0.75 ※1 | 64 | 0.12 | 0.7238 | 2.7×0.7 | 29.2 | 30.7 |
| 1.25 | 112 | 0.12 | 1.267 | 3.6×0.9 | 16.7 | 17.6 |
| 2 | 176 | 0.12 | 1.991 | 4.7×1.0 | 10.6 | 11.2 |
| 3.5 | 312 | 0.12 | 3.529 | 7.0×1.0 | 5.98 | 6.3 |
| 5.5 | 480 | 0.12 | 5.429 | 9.6×1.4 | 3.89 | 4.1 |
| 8 | 704 | 0.12 | 7.962 | 15×1.9 | 2.65 | 2.79 |
| 14 | 1248 | 0.12 | 14.11 | 18×2.0 | 1.5 | 1.58 |
| 22 | 1952 | 0.12 | 22.08 | 25×2.3 | 0.96 | 1.01 |
| 30 | 2640 | 0.12 | 29.86 | 26×2.9 | 0.707 | 0.745 |
| 38 | 3312 | 0.12 | 37.46 | 29×3.4 | 0.564 | 0.594 |
| 50 | 4368 | 0.12 | 49.4 | 35×3.9 | 0.427 | 0.45 |
| 60 | 5232 | 0.12 | 59.17 | 37×4.3 | 0.357 | 0.376 |
| 80 | 7104 | 0.12 | 80.34 | 41×3.2 | 0.263 | 0.277 |
| 100 | 8832 | 0.12 | 99.89 | 46×6.6 | 0.211 | 0.223 |
| 150 | 5856 | 0.18 | 149 | 55×5.0 | 0.142 | 0.149 |
| 200 | 7872 | 0.18 | 200.3 | 70×6.0 | 0.105 | 0.111 |
| 250 ※1 | 9792 | 0.18 | 249.2 | 78×9.3 | 0.0847 | 0.0893 |
※1：規格外。※2：仕上り寸法は平均値。※3：編込率は20%。
※4：素線数はJCSとは異なるが，「素線数の許容差は（JCSの）表の本数に対して±5%（小数以下切り捨て）」に適合する。
※5：平編（すずめっき）銅線の表にない構成・サイズをご要望の場合は，ご相談に応じます。
