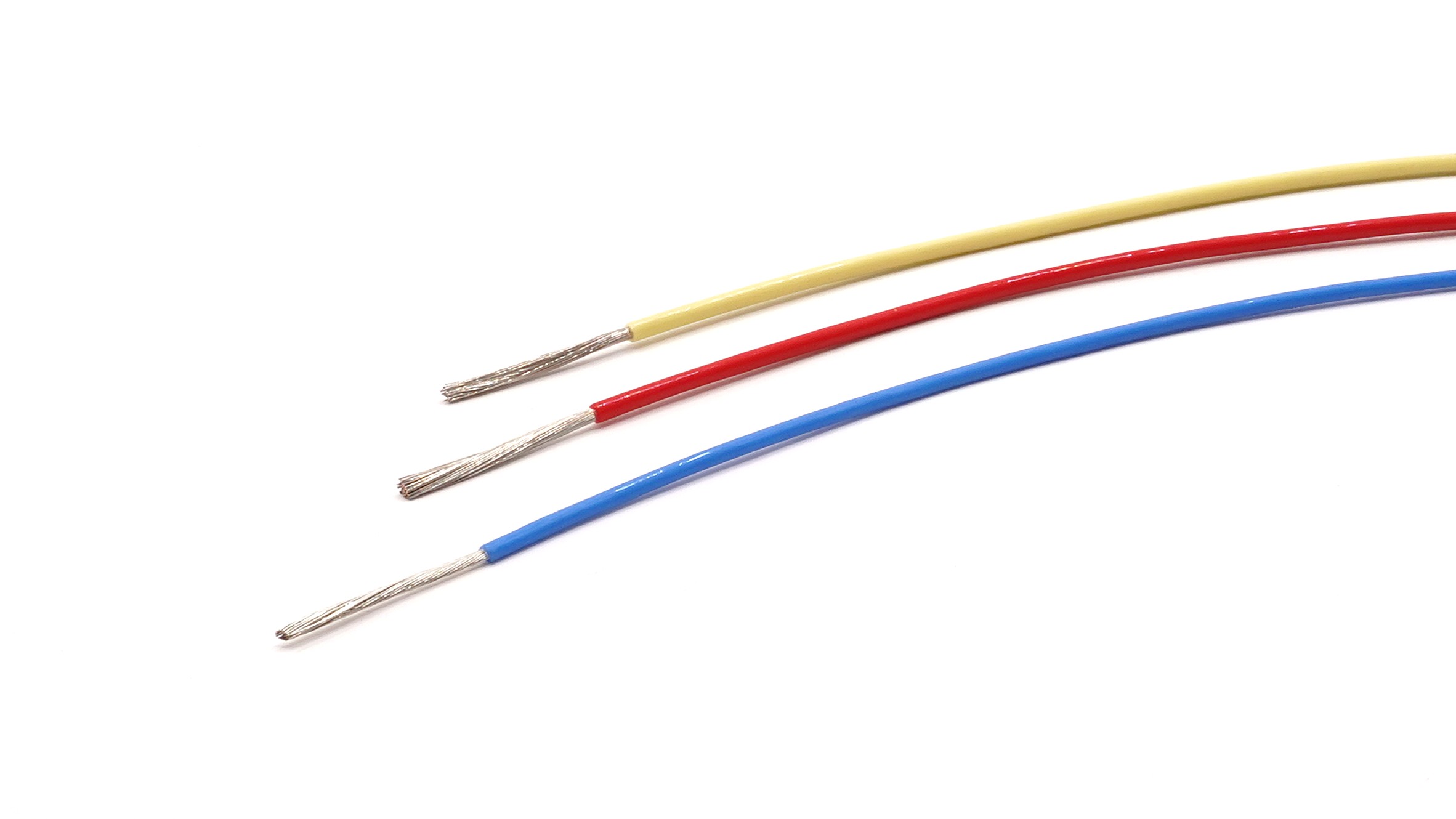

F-40

交流600V以下の電気機器用フッ素樹脂絶縁電線。耐熱・耐薬品性と柔軟性を備え，盤内配線や高温機器の口出線に。

600V用フッ素樹脂絶縁電線

RoHS2 対応定格 600V 耐熱タイプあり在庫品あり

導体にすずめっき軟銅集合より線を用いた交流600V以下の電気機器用フッ素樹脂絶縁電線。柔軟性があり，複雑な曲げを要する盤内配線などに適し，耐熱・耐薬品性を有しています。

電子・制御機器配線，高温機器口出線，高周波機器配線。

絶縁体の色は，在庫にない色でも透明を含む11色すべてを製造できます。
構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。
詳細はお問い合わせください。

規格・承認

型式	＜PS＞E 承認範囲 [mm²]
F-40	0.75 ～ 8.0

型式	連続使用温度	定格電圧
F-40	200℃	600V

公称断面積 [mm²]	素線数 [本]	素線径 [mm]	許容電流空中一条配線 (周囲温度30℃以下) [A]
0.5 ^※	19	0.18	16
0.75	30	0.18	21
1.25	50	0.18	29
2.0	37	0.26	39
3.5	45	0.32	59
5.5	70	0.32	81

※規格外。

導体				フッ素樹脂厚さ [mm]	仕上外径 [mm] ^※1	絶縁抵抗 (20℃) [MΩ・km以上]	導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	構成						導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	素線数 [本]	素線径 [mm]	導体外径 [mm]				TA
0.5 ^※2	19	0.18	0.9	0.4	1.7	2500	40.7
0.75	30	0.18	1.1	0.4	1.9	2500	25.8
1.25	50	0.18	1.5	0.4	2.3	2000	15.5
2.0	37	0.26	1.8	0.4	2.6	1500	9.91
3.5	45	0.32	2.5	0.4	3.3	1500	5.38
5.5	70	0.32	3.1	0.5	4.1	1500	3.46
8	50	0.45	3.7	0.6	4.9	1500	2.45

※1：数値はおおよその値。※2：規格外。

※250℃，96時間加熱。

下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
記載のないサイズ・色については，お問い合わせください。

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.5	200	TA	赤	青	黄	黒	白	緑	-
0.75	100	TA	赤	青	黄	黒	白	緑	透明
1.25	100	TA	赤	青	黄	黒	白	緑	透明
2.0	100	TA	赤	青	黄	黒	白	緑	透明
3.5	100	TA	赤	青	-	黒	白	緑	透明
