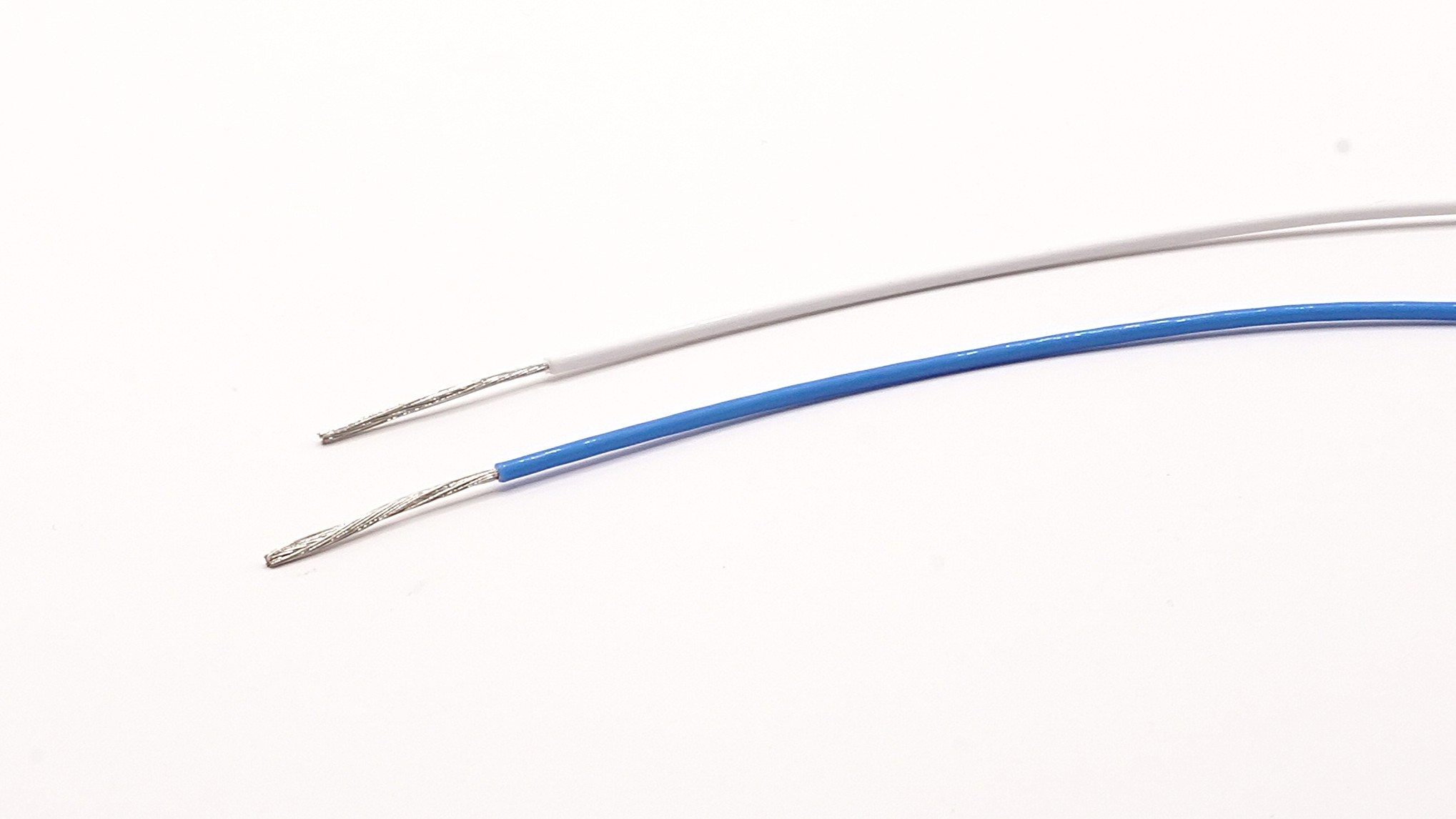

F-25

通信・電子機器の内部配線に用いる定格300V以下のフッ素樹脂電線。耐熱・耐薬品性を備え，産業機器・化学設備・半導体装置に。

通信・電子機器用フッ素樹脂電線

RoHS2 対応定格 300V 耐熱タイプあり在庫品あり

通信機器や電子機器の内部配線に用いる，定格電圧300V以下のフッ素樹脂電線。耐熱・耐薬品性を有しています。

産業機器，化学設備，半導体装置の300V以下配線。

絶縁体の色は，在庫にない色でも透明を含む11色すべてを製造できます。
構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。また，単線（φ0.8・φ1.0）も製造できます。
詳細はお問い合わせください。

定格

型式	連続使用温度	定格電圧
F-25	200℃	300V

公称断面積 [mm²]	素線数 [本]	素線径 [mm]	許容電流空中一条配線 (周囲温度30℃以下) [A]
0.2	7	0.18	7
0.3	12	0.18	11
0.5	19	0.18	14
0.75	30	0.18	20
1.25	50	0.18	28
2	37	0.26	38

公称断面積 [mm²]	素線数 [本]	素線径 [mm]	許容電流空中一条配線 (周囲温度30℃以下) [A]
—	1	0.5	8
—	1	0.6	10
—	1	0.65	11
—	1	0.8	14
—	1	1.0	19

導体				絶縁体厚さ [mm]	仕上外径 [mm] ^※	導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	構成					導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	素線数 [本]	素線径 [mm]	外径 [mm]			TA
0.2	7	0.18	0.55	0.25	1.05	110
0.3	12	0.18	0.72	0.25	1.2	64.4
0.5	19	0.18	0.9	0.25	1.4	40.7
0.75	30	0.18	1.1	0.3	1.7	25.8
1.25	50	0.18	1.5	0.3	2.1	15.5
2	37	0.26	1.8	0.3	2.4	9.91

※数値はおおよその値。

導体				絶縁体厚さ [mm]	仕上外径 [mm] ^※	導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	構成					導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	素線数 [本]	素線径 [mm]	外径 [mm]			TA
—	1	0.5	0.5	0.25	1	95.1
—	1	0.65	0.65	0.25	1.15	56.3
—	1	0.8	0.8	0.25	1.3	37.2
—	1	1	1	0.25	1.5	23.8

※数値はおおよその値。

※250℃，96時間加熱。

下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
記載のないサイズ・色については，お問い合わせください。

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.2	200	TA	赤	青	黄	黒	白	緑	-	-	-	-	-	透明
0.3	200	TA	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	透明
0.5	200	TA	赤	青	黄	黒	白	緑	-	-	柿	-	-	透明
0.75	100	TA	赤	青	黄	黒	白	緑	-	茶	-	-	-	透明
1.25	100	TA	赤	青	黄	黒	白	緑	-	-	-	-	-	透明
2	100	TA	赤	青	黄	黒	白	緑	-	-	-	-	-	透明
