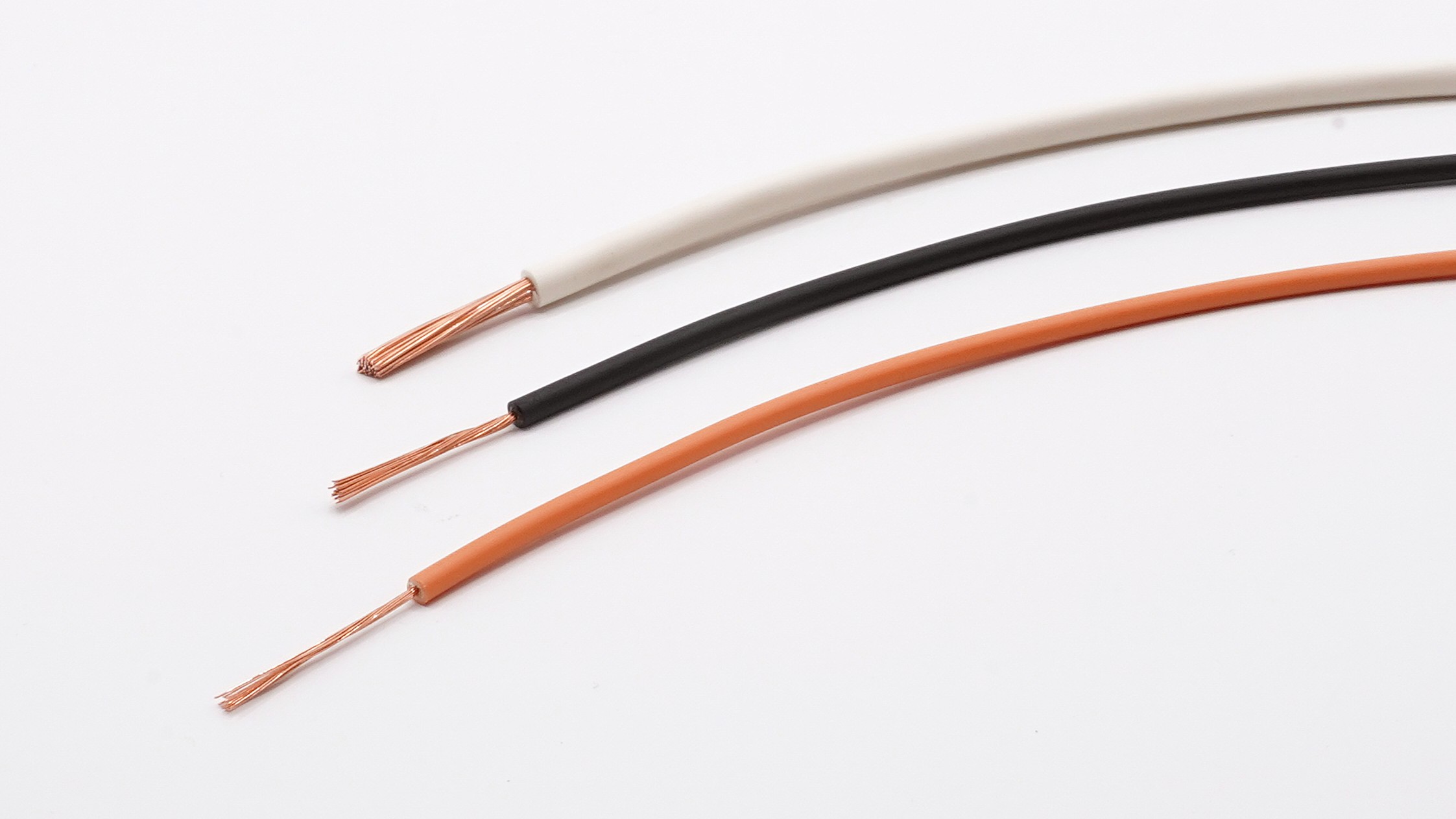

EM KIE/F

可とう軟銅より線を用いた600V以下の電気機器用エコ電線。耐燃性ポリエチレン絶縁で柔軟性に優れ，盤内配線の作業性を向上。

電気機器用耐燃性ポリエチレン絶縁電線

PSE 対応 RoHS2 対応定格 600V 在庫品あり

導体に可とう軟銅より線を用いた交流600V以下の機器用エコ電線です。絶縁体に耐燃性ポリエチレン樹脂を使用し，環境に優しく，柔軟性に優れており盤内での作業性を向上します。

電気機器の内部配線，制御盤内配線，口出線など。

絶縁体の色は，標準色として，赤・青・黄・黒・白・緑・灰・柿・茶の9色を用意しています。
その他の色は，ご相談に応じて製造可能です。
また，構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。
詳細はお問い合わせください。

規格・承認

型式	＜PS＞E 承認範囲 [mm²]
EM KIE/F	0.75～100mm²

型式	連続使用温度	定格電圧
EM KIE/F	最高 75℃	600V

導体				絶縁体厚さ [mm]	仕上外径 [mm] ^※1	導体抵抗 (20℃) [Ω/km以下]	絶縁抵抗 [MΩ・km以上]	耐電圧 (水中) [V]
公称断面積 [mm²]	構成					導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	素線数 [本]	線径 [mm]	外径 [mm]			AC
0.3 ^※2	12	0.18	0.7	0.55	1.8	61.1	50	1500
0.5 ^※2	20	0.18	0.9	0.8	2.5	36.7	50	1500
0.75	30	0.18	1.1	0.8	2.7	24.4	50	1500
1.25	50	0.18	1.5	0.8	3.1	14.7	50	1500
2	37	0.26	1.8	0.8	3.4	9.50	50	1500
3.5	45	0.32	2.5	0.8	4.1	5.09	50	1500
5.5	70	0.32	3.1	1.0	5.1	3.27	50	1500
8	50	0.45	3.7	1.0	5.7	2.32	50	1500
14	88	0.45	4.9	1.0	7.1	1.32	40	2000
22	7/20	0.45	7.0	1.2	9.5	0.844	40	2000
30	7/27	0.45	8.1	1.2	10.5	0.625	40	2000
38	7/34	0.45	9.1	1.2	11.5	0.496	40	2500
60	19/20	0.45	11.6	1.5	15.0	0.311	30	2500
80	19/27	0.45	13.5	1.5	16.5	0.230	30	2500
100	19/34	0.45	15.2	2.0	19.5	0.183	30	2500

※1：数値はおおよその値。※2：規格外。

※90℃，96時間加熱。

下記のサイズ・色は荷姿を束巻として標準在庫としています。
リール，ドラムに巻き替えることも可能です。
サイズ・仕様等により端尺での販売にも対応しております。
記載のないサイズ・色については，お問い合わせください。

公称断面積 [mm²]	標準長 [m]	導体	在庫色
0.3	200	AC	-	青	黄	-	-	-	-
0.5	200	AC	赤	青	黄	黒	白	緑	柿
0.75	200	AC	赤	青	黄	黒	白	緑	柿
1.25	200	AC	赤	青	黄	黒	白	緑	柿
2	200	AC	赤	青	黄	黒	白	緑	柿
3.5	100	AC	赤	青	黄	黒	白	緑	-
5.5	100	AC	赤	青	黄	黒	白	緑	-
8	100	AC	赤	青	黄	黒	白	緑	-
14	100	AC	赤	青	黄	黒	白	緑	-
22	100	AC	赤	青	黄	黒	白	緑	-
38	100	AC	赤	青	黄	黒	白	緑	-
60	100	AC	赤	青	黄	黒	白	緑	-
100	100	AC	赤	青	黄	黒	白	緑	-
