カールコード（VCTF / SP / VCT / VCTFK）
産業ロボット・工作機械などの可動部配線に用いる，らせん状のカールコード。一般用VCTF，シールド付SP，600V用VCT，長円形VCTFKの4種。
カールコード（VCTF / SP / VCT / VCTFK）
動く部分への配線に適した，らせん状に加工したコードです。使用時にバネのように伸縮するため，限られたスペースでも配線を無理なく取り回せます。ベースとなる電線の違いにより，一般用のVCTF，シールド付きのSP，600V対応のVCT，長円形のVCTFKの4種類があります。

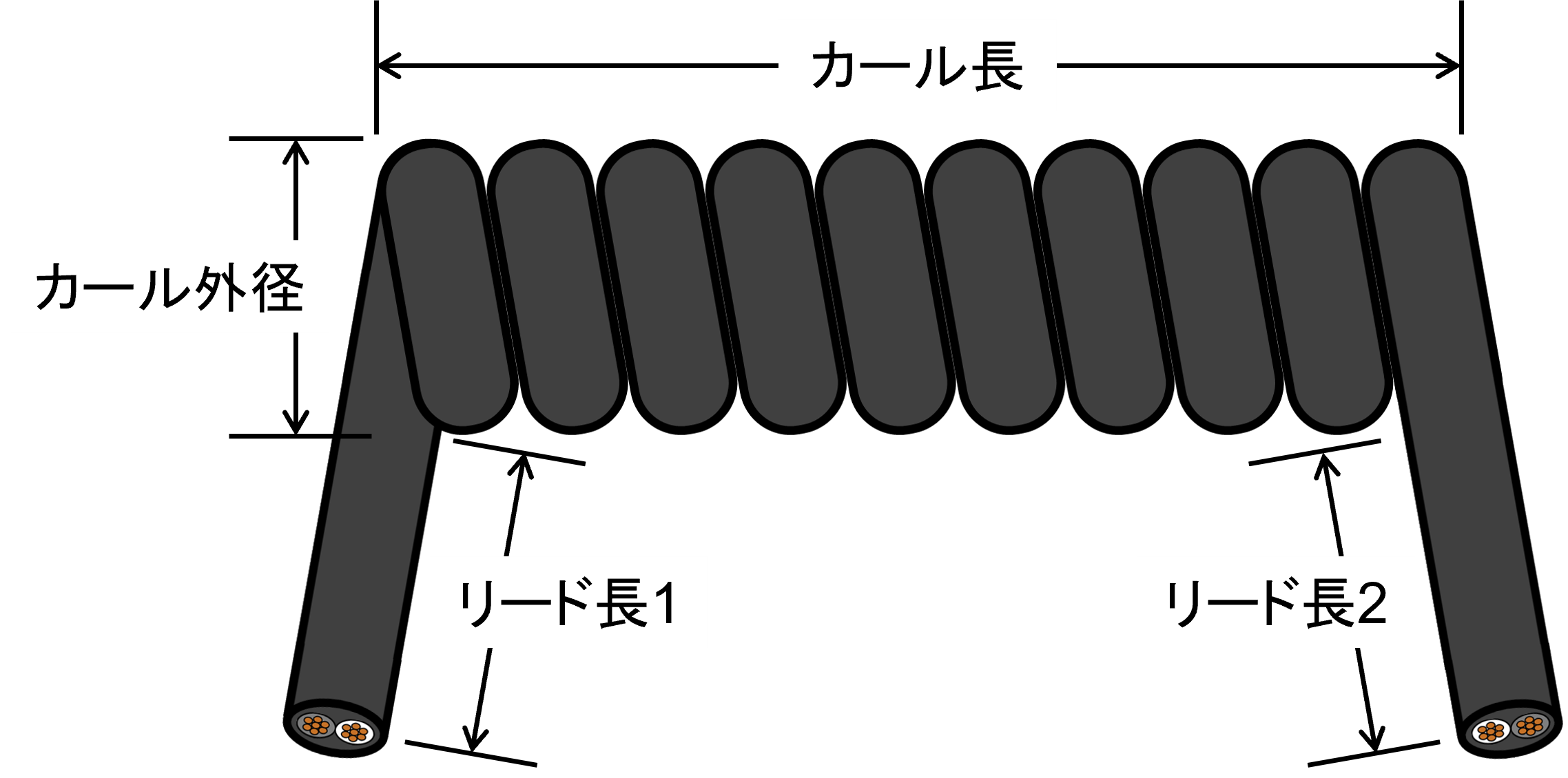

カールコードの寸法
- カール長は最長2mです。
- リード長はそれぞれ個別に指定できます。
- サイズなどはお問い合わせください。
VCTF
VCTF：ビニルキャブタイヤ丸形コード（カールコード）
産業ロボット，工作機械などの可動部の用途にお使いいただけます。
構成
| 項目 | 材質 |
|---|---|
| 導体 | 電気用軟銅線 |
| 絶縁体 | 耐熱ビニル |
| シース | 耐熱ビニル |
特性
| 公称断面積 [mm²] | 導体抵抗 (20℃) [Ω/km以下] | 耐電圧 | 絶縁抵抗 (20℃) [MΩ・km以上] |
|---|---|---|---|
| 0.15 | 128.6 | 1000Vに1分間耐えること | 5 |
| 0.3 | 64.3 | 1000Vに1分間耐えること | 5 |
| 0.5 | 37.8 | 1000Vに1分間耐えること | 5 |
| 0.75 | 25.1 | 2000Vに1分間耐えること | 5 |
| 1.25 | 15.1 | 2000Vに1分間耐えること | 5 |
| 2 | 9.79 | 2000Vに1分間耐えること | 5 |
SP（スパイラルコード）
SP：スパイラルコード（シールド付き）
産業ロボット，工作機械などの可動部の用途にお使いいただけます。
また，シールド付きですのでノイズなどによる誤動作を防ぐのに効果を発揮します。
構成
| 項目 | 材質 |
|---|---|
| 導体 | 電気用軟銅線 |
| 絶縁体 | 耐熱ビニル |
| シース | 耐熱ビニル |
| シールド | すずめっき軟銅線 (0.12mm) |
特性
| 公称断面積 [mm²] | 導体抵抗 (20℃) [Ω/km以下] | 耐電圧 | 絶縁抵抗 (20℃) [MΩ・km以上] |
|---|---|---|---|
| 0.15 | 128.6 | 1000Vに1分間耐えること | 5 |
| 0.3 | 64.3 | 1000Vに1分間耐えること | 5 |
| 0.5 | 37.8 | 1000Vに1分間耐えること | 5 |
| 0.75 | 25.1 | 2000Vに1分間耐えること | 5 |
| 1.25 | 15.1 | 2000Vに1分間耐えること | 5 |
VCT（600V）
VCT：600Vビニル絶縁ビニルキャブタイヤケーブル（カールコード）
産業ロボット，工作機械などの可動部の用途にお使いいただけます。
特に600V以下の工作機械に使われています。
構成
| 項目 | 材質 |
|---|---|
| 導体 | 電気用軟銅線 |
| 絶縁体 | 耐熱ビニル |
| シース | 耐熱ビニル |
特性
| 公称断面積 [mm²] | 導体抵抗 (20℃) [Ω/km以下] | 耐電圧 | 絶縁抵抗 (20℃) [MΩ・km以上] |
|---|---|---|---|
| 1.25 | 15.1 | 3000Vに1分間耐えること | 50 |
| 2 | 9.79 | 3000Vに1分間耐えること | 50 |
| 3.5 | 5.24 | 3000Vに1分間耐えること | 50 |
VCTFK（小判）
VCTFK：ビニルキャブタイヤ長円形コード（カールコード・小判形）
産業ロボット，工作機械，医療機器などの可動部の用途にお使いいただけます。
構成
| 項目 | 材質 |
|---|---|
| 導体 | 電気用軟銅線 |
| 絶縁体 | 耐熱ビニル |
| シース | 耐熱ビニル |
特性
| 公称断面積 [mm²] | 導体抵抗 (20℃) [Ω/km以下] | 耐電圧 | 絶縁抵抗 (20℃) [MΩ・km以上] |
|---|---|---|---|
| 0.75 | 25.1 | 2000Vに1分間耐えること | 5 |
| 1.25 | 15.1 | 2000Vに1分間耐えること | 5 |
| 2 | 9.79 | 2000Vに1分間耐えること | 5 |
