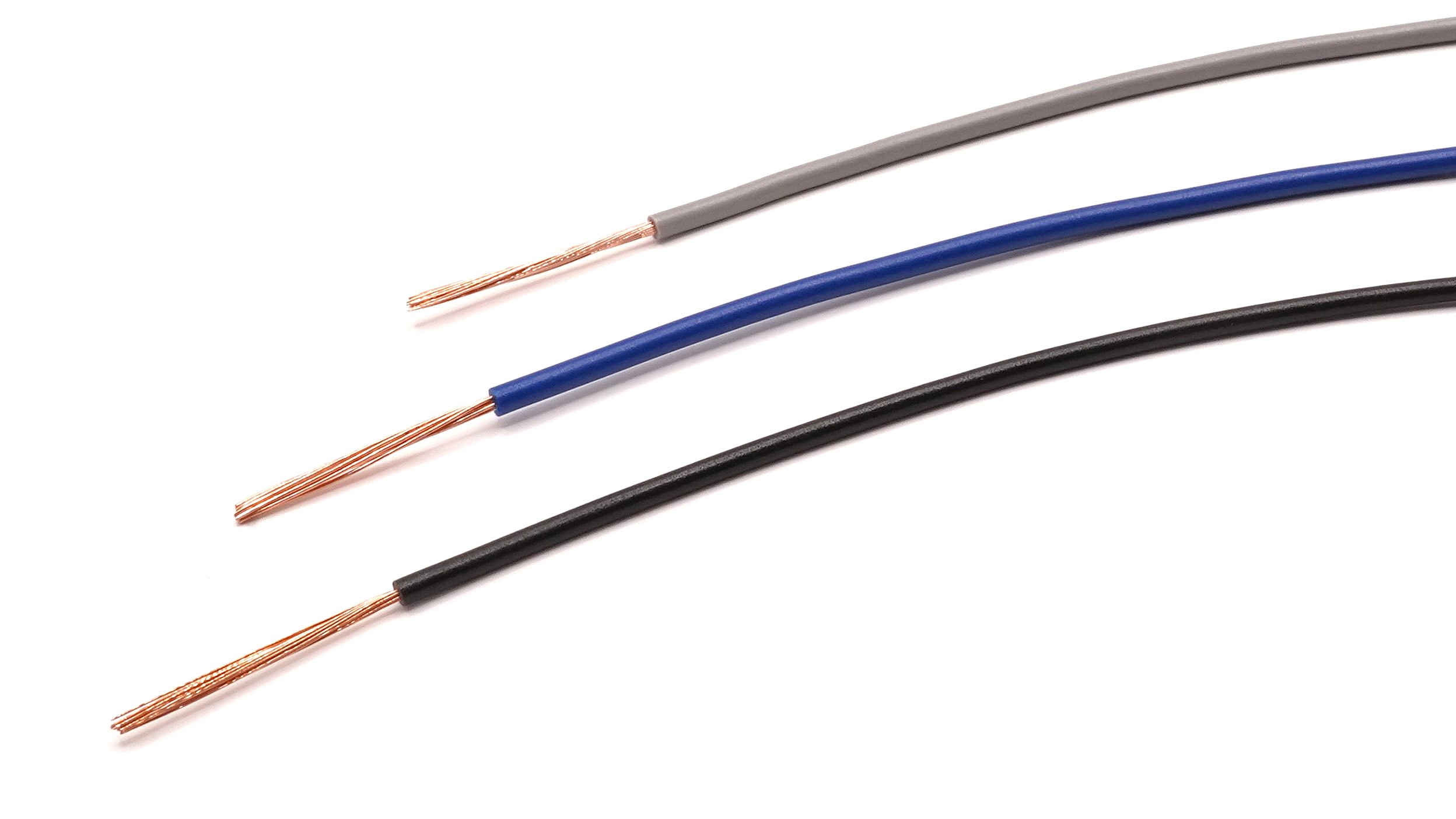

AVS

絶縁体を薄くし外径を細くした自動車用薄肉低圧電線。ワイヤーハーネスの細径化・軽量化や省スペース配線に。

自動車用薄肉低圧電線

RoHS2 対応在庫品あり

絶縁体を薄くし外径を細くした自動車用薄肉型低圧電線。ワイヤーハーネスの細径化・軽量化に貢献し，省スペース配線に適しています。

自動車の低圧回路配線，省スペースが求められる配線。

導体・絶縁体規定

導体はJIS C 3102に規定された軟銅線をより合わせたものとする。

絶縁体は導体の上にビニルを同心円状に被覆したものとする。

導体				絶縁体		仕上外径		導体抵抗 (20℃) [Ω/km以下]
公称断面積 [mm²]	構成		外径 [mm]	標準 [mm]	最小 [mm]	標準 [mm]	最大 [mm]	AC
公称断面積 [mm²]	素線数 [本]	素線径 [mm]	外径 [mm]	標準 [mm]	最小 [mm]	標準 [mm]	最大 [mm]	AC
0.3	12	0.18	0.7	0.5	0.32	1.8	1.9	61.1
0.5f^※	20	0.18	0.9	0.5	0.32	2	2.1	36.7
0.75f^※	30	0.18	1.1	0.5	0.32	2.2	2.3	24.4

※標準品よりも細い素線を多数組み合わせており，可とう性が高いコードです。

※100℃・48時間加熱。規格は当社規格。

下記のサイズ・色は荷姿を束，およびリール巻として標準在庫しています。
記載のないサイズ・色については，お問い合わせください。

公称断面積 [mm²]	標準長 [m]	荷姿	導体	在庫色
0.5	200	束	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.5	100	リール	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.75	200	束	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.75	100	リール	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.85	200	束	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
0.85	100	リール	AC	赤	青	黄	黒	白	緑	灰	茶	柿	紫	桃	若	水
