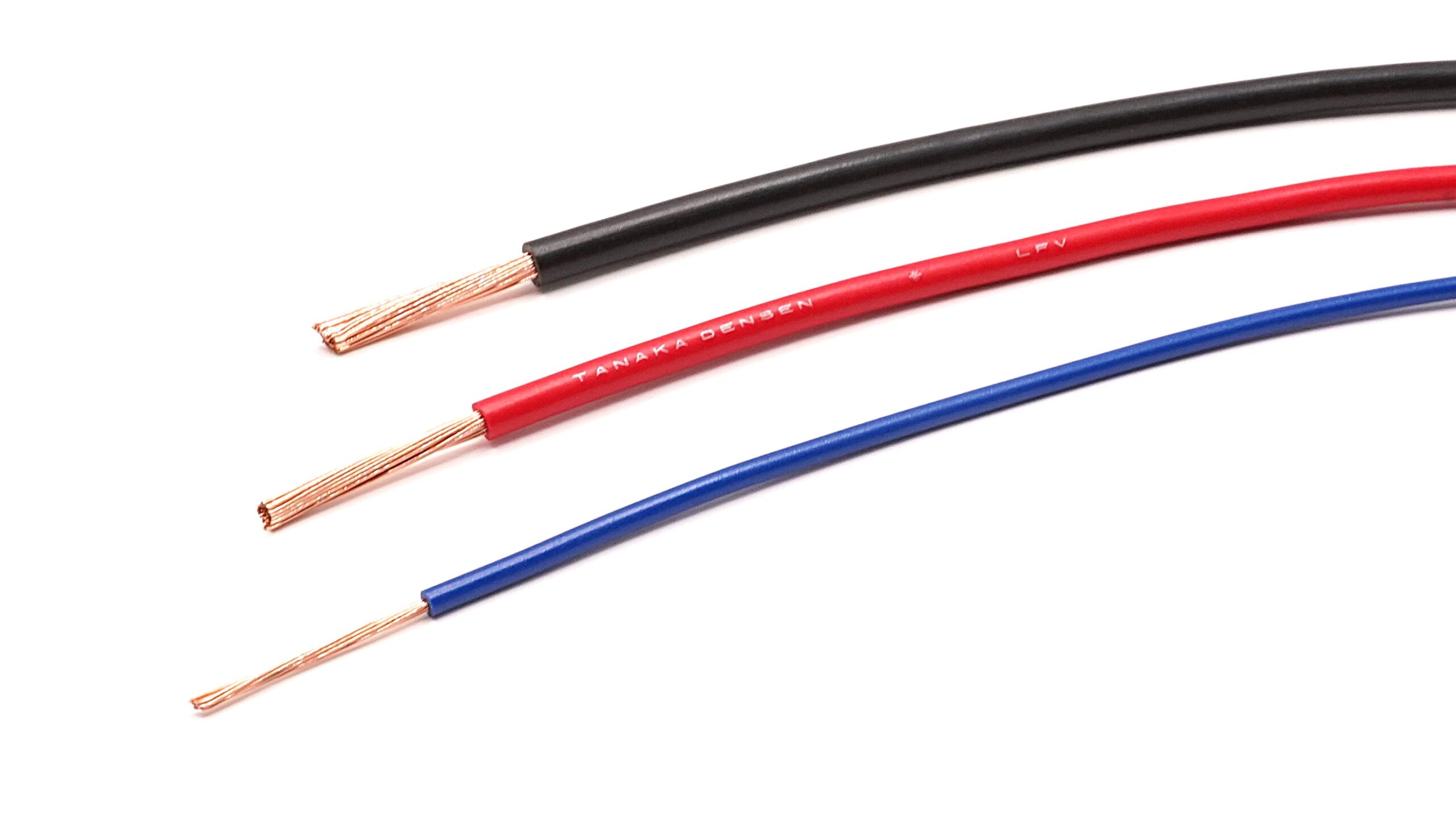

AV
自動車用低圧電線
自動車用ビニル絶縁低圧電線（AV線）。自動車や二輪車，建機などのワイヤーハーネスや電装品の低圧回路配線に広く使用される汎用タイプです。
主な用途
自動車，二輪車，建機などの始動・充電・照明・信号・計器などの低圧回路配線。
仕様オプション
絶縁体の色は，在庫にない色でも13色すべてを製造できます。
構造表に記載の範囲内において，記載のないサイズ・導体構成も製造可能です。
AV平行線（自社規格）もございます。
詳細はお問い合わせください。
許容電流（JASO（自動車規格）準拠）
| 公称断面積 [mm²] | 素線数 [本] | 素線径 [mm] | 許容電流 空中一条配線 (周囲温度) [A] | ||||
|---|---|---|---|---|---|---|---|
| 30℃以下 | 40℃以下 | 50℃以下 | 60℃以下 | 70℃以下 | |||
| 0.5f※2 | 20 | 0.18 | 13 | 12 | 10 | 8 | 6 |
| 0.5 | 7 | 0.32 | 14 | 12 | 11 | 9 | 6 |
| 0.75f※2 | 30 | 0.18 | 17 | 15 | 13 | 10 | 7 |
| 0.85 | 11 | 0.32 | 18 | 16 | 14 | 11 | 8 |
| 1.25f※2 | 50 | 0.18 | 23 | 20 | 18 | 14 | 10 |
| 1.25 | 16 | 0.32 | 23 | 21 | 18 | 14 | 10 |
| 2 | 26 | 0.32 | 31 | 28 | 24 | 20 | 14 |
| 2 | 37 | 0.26 | 30 | 26 | 23 | 19 | 13 |
| 3 | 41 | 0.32 | 42 | 38 | 33 | 27 | 19 |
| 5 | 65 | 0.32 | 57 | 51 | 44 | 36 | 25 |
| 8 | 50 | 0.45 | 74 | 66 | 57 | 47 | 33 |
| 15 | 88 | 0.45 | 103 | 92 | 80 | 65 | 46 |
※1：導体最高温度80℃，電線寿命10000時間として算出。※2：標準品よりも細い素線を多数組み合わせており，可とう性が高い絶縁電線です。
導体・絶縁体規定
導体規定
導体はJIS C 3102に規定された軟銅線をより合わせたものとする。
絶縁体規定
絶縁体は導体の上にビニルを導体と同心円状に被覆し，絶縁体の厚さは構造表の値の90%以上，
また測定値の最小は構造表の値の80%以上でなければならない。
構造表（JIS C 3406:1993準拠）
| 導体 | 絶縁体厚さ [mm] | 仕上外径 [mm] ※1 | 導体抵抗 (20℃) [Ω/m以下] | ||||
|---|---|---|---|---|---|---|---|
| 公称断面積 [mm²] | 構成 | 計算断面積 [mm²] | 外径 約 [mm] | AC | |||
| 素線数 [本] | 素線径 [mm] | ||||||
| 0.5f※2 | 20 | 0.18 | 0.5087 | 1.0 | 0.6 | 2.2 | 0.0367 |
| 0.5 | 7 | 0.32 | 0.5629 | 1.0 | 0.6 | 2.2 | 0.0327 |
| 0.75f※2 | 30 | 0.18 | 0.7630 | 1.2 | 0.6 | 2.4 | 0.0244 |
| 0.85 | 11 | 0.32 | 0.8846 | 1.2 | 0.6 | 2.4 | 0.0208 |
| 1.25f※2 | 50 | 0.18 | 1.273 | 1.5 | 0.6 | 2.7 | 0.0147 |
| 1.25 | 16 | 0.32 | 1.287 | 1.5 | 0.6 | 2.7 | 0.0143 |
| 2 | 26 | 0.32 | 2.091 | 1.9 | 0.6 | 3.1 | 0.00881 |
| 2 ※3 | 37 | 0.26 | 1.964 | 1.8 | 0.6 | 3.0 | 0.00950 |
| 3 | 41 | 0.32 | 3.297 | 2.4 | 0.7 | 3.8 | 0.00559 |
| 5 | 65 | 0.32 | 5.228 | 3.0 | 0.8 | 4.6 | 0.00352 |
| 8 | 50 | 0.45 | 7.952 | 3.7 | 0.9 | 5.5 | 0.00232 |
| 15 ※3 | 88 | 0.45 | 14.00 | 4.9 | 1.1 | 7.1 | 0.00132 |
※1：仕上外径は代表値です。※2：標準品よりも細い素線を多数組み合わせており，可とう性が高い絶縁電線です。※3：当社独自の構成。
特性（JIS C 3406:1993準拠）
| 項目 | AV | |
|---|---|---|
| 耐電圧 | 水中 | 1000Vに1分間耐えること |
| スパーク | 5000Vに0.15秒以上耐えること | |
| 引張強さ | 16MPa以上 | |
| 伸び | 125%以上 | |
| 耐油 | 50℃の油中に20時間浸し，屈曲後1000Vに1分間耐えること | |
| 耐熱 | 120℃，120時間加熱屈曲後1000Vに1分間耐えること | |
| 低温 | −40℃，3時間冷却屈曲後1000Vに1分間耐えること | |
| 耐燃 | 燃焼後15秒以内で炎が自然に消えること | |
| 摩耗 | JIS C 3406に定める最小摩耗抵抗以上 | |

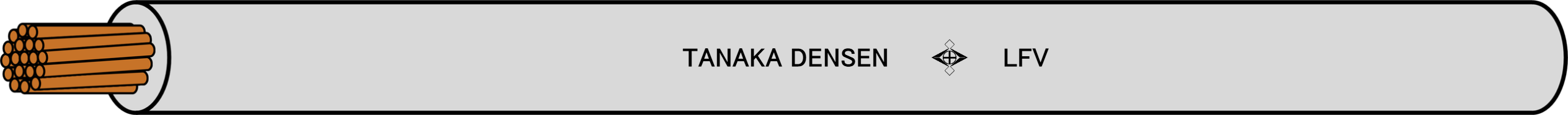

表示
AV（3mm²以上）
※公称断面積0.5mm²～2.0mm²は表示なし。
在庫情報
下記のサイズ・色は荷姿を束，およびリール巻として標準在庫しています。
記載のないサイズ・色については，お問い合わせください。
| 公称断面積 [mm²] | 標準長 [m] | 荷姿 | 導体 | 在庫色 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.5 | 200 | 束 | AC | - | - | - | 黒 | - | - | - | - | - | - | - | - | - |
| 0.75 | 200 | 束 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | 茶 | 柿 | - | - | - | - |
| 0.75 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | 柿 | - | - | - | - |
| 0.85 | 200 | 束 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | 茶 | 柿 | - | - | - | - |
| 0.85 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | 茶 | - | - | - | - | - |
| 1.25 | 200 | 束 | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | - | - | - | - | - |
| 1.25 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | 灰 | 茶 | 柿 | 紫 | 桃 | 若 | 水 |
| 2 | 200 | 束 | AC | 赤 | 青 | - | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 2 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 3 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
| 5 | 100 | リール | AC | 赤 | 青 | 黄 | 黒 | 白 | 緑 | - | - | - | - | - | - | - |
