電気用軟銅線

断面が円形の軟質な電気用銅線（軟銅線）。0.05mmから対応。

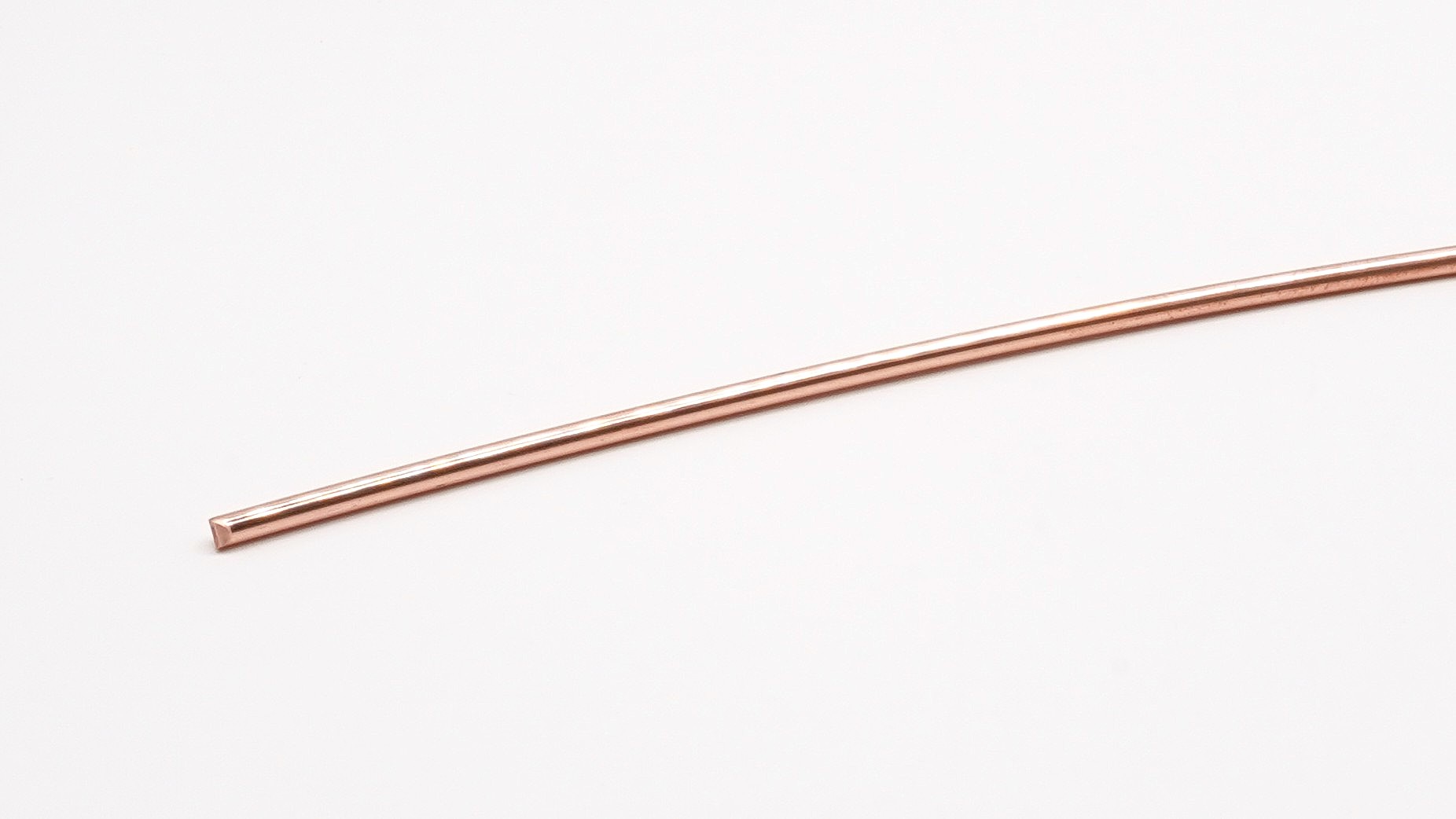

電気用軟銅線

RoHS2 対応在庫品あり

電気用軟銅線は，断面が円形の軟質な電気用銅線です。

A（AC）：電気用軟銅線（Annealed Copper Wires）

仕様オプション

当社では，0.05mmから取り扱い可能です。
詳細はお問い合わせください。

外観

断面が円形で軟質の電気用銅線で，表面が滑らかで，きず，さび，裂け目，その他実用上有害な欠点があってはならない。また，線には接続点を設けてはならない。ただし，線引作業により完全に仕上げられたものについては，この限りではない。

構造表（JIS C 3102:1984準拠）

外径 [mm]	外径の許容差 [mm]	伸び [%]	導電率 [%]	参考
外径 [mm]	外径の許容差 [mm]	伸び [%]	導電率 [%]	断面積 [mm²]	質量 [kg/km]	電気抵抗 [Ω/km]
0.10	±0.008	15.0以上	98.0以上	0.007854	0.06982	2240
0.12	±0.008	15.0以上	98.0以上	0.01131	0.1005	1556
0.14	±0.008	15.0以上	98.0以上	0.01539	0.1368	1143
0.16	±0.008	15.0以上	98.0以上	0.02011	0.1788	874.9
0.18	±0.008	15.0以上	98.0以上	0.02545	0.2263	691.3
0.20	±0.008	15.0以上	98.0以上	0.03142	0.2793	559.9
0.23	±0.008	15.0以上	98.0以上	0.04155	0.3694	423.4
0.26	±0.01	15.0以上	98.0以上	0.05309	0.472	331.4
0.29	±0.01	20.0以上	98.0以上	0.06605	0.5872	266.4
0.32	±0.01	20.0以上	99.3以上	0.08042	0.7149	215.9
0.35	±0.01	20.0以上	99.3以上	0.09621	0.8553	180.5
0.40	±0.01	20.0以上	99.3以上	0.1257	1.117	138.1
0.45	±0.01	20.0以上	99.3以上	0.159	1.414	109.2
0.50	±0.01	20.0以上	100.0以上	0.1964	1.746	87.79
0.55	±0.02	20.0以上	100.0以上	0.2376	2.112	72.56
0.60	±0.02	20.0以上	100.0以上	0.2827	2.513	60.99
0.65	±0.02	20.0以上	100.0以上	0.3318	2.95	51.96
0.70	±0.02	20.0以上	100.0以上	0.3848	3.421	44.81
0.80	±0.02	25.0以上	100.0以上	0.5027	4.469	34.3
0.90	±0.02	25.0以上	100.0以上	0.6362	5.656	27.1
1.0	±0.03	25.0以上	100.0以上	0.7854	6.982	21.95
1.2	±0.03	25.0以上	100.0以上	1.131	10.05	15.24
1.4	±0.03	25.0以上	100.0以上	1.539	13.68	11.2
1.6	±0.03	25.0以上	100.0以上	2.011	17.88	8.574
1.8	±0.03	25.0以上	100.0以上	2.545	22.63	6.775
2.0	±0.03	30.0以上	100.0以上	3.142	27.93	5.487
2.3	±0.03	30.0以上	100.0以上	4.155	36.94	4.15
2.6	±0.03	30.0以上	100.0以上	5.309	47.2	3.248
2.9	±0.03	30.0以上	100.0以上	6.605	58.72	2.61
3.2	±0.04	30.0以上	100.0以上	8.042	71.49	2.144
3.5	±0.04	30.0以上	100.0以上	9.621	85.53	1.792
4.0	±0.04	30.0以上	100.0以上	12.57	111.7	1.372
4.5	±0.04	30.0以上	100.0以上	15.9	141.4	1.084
5.0	±0.04	30.0以上	100.0以上	19.64	174.6	0.8779
5.5	±0.04	30.0以上	100.0以上	23.76	211.2	0.7256
6.0	±0.06	30.0以上	100.0以上	28.27	251.3	0.6099
6.5	±0.06	30.0以上	100.0以上	33.18	295	0.5196
7.0	±0.06	30.0以上	100.0以上	38.48	342.1	0.4481
8.0	±0.06	35.0以上	100.0以上	50.27	446.9	0.343
9.0	±0.06	35.0以上	100.0以上	63.62	565.6	0.271
10.0	±0.06	35.0以上	100.0以上	78.54	698.2	0.2195
12.0	±0.06	35.0以上	100.0以上	113.1	1005	0.1524

※1：この表の数値は，20℃におけるものとする。※2：断面積，質量および電気抵抗は，径の許容差0に対するものとする。※3：密度は1cm³につき8.89gとする。

在庫情報

下記のサイズは常時在庫しています。記載のないサイズについては，お問い合わせください。

サイズ [mm]	荷姿
0.1	約2kgドラム巻
0.12	約2kgドラム巻
0.18	約5kgドラム巻
0.2	約5kgドラム巻
0.26	約5kgドラム巻
0.3	約5kgドラム巻
0.32	約5kgドラム巻
0.35	約5kgドラム巻
0.4	約5kgドラム巻
0.45	約5kgドラム巻
0.5	約5kgドラム巻
0.6	約5kgドラム巻
0.7	約5kgドラム巻
0.8	約5kgドラム巻
0.9	約5kgドラム巻
1	約5kgドラム巻
1.2	約5kgドラム巻
1.4	約10kg巻
1.6	約10kg巻
1.8	約10kg巻
2	約10kg巻
2.3	約10kg巻
2.6	約10kg巻
